Meanwell XLG-100I-H Power Supply
Tính Năng:
• Dải đầu vào rộng 100 ~ 305VAC (Class I)
• Công suất đầu ra đầy đủ ở 70 ~ 100% hoạt động ở chế độ công suất không đổi
• Vỏ kim loại với IP67, thích hợp cho các ứng dụng ngoài trời
• Bộ nguồn LVLE (loại H) Lớp 2 (24V)
• Bảo vệ chống sét lan truyền với 6KV / 4KV (10KV / 6KV tùy chọn)
• Chức năng làm mờ 3 trong 1 (Giảm độ sáng để tắt và thiết kế Cách ly)
• Phiên bản Ấn Độ (EESL) với Bảo vệ quá điện áp đầu vào có thể tồn tại áp lực điện áp đầu vào 440VAC trong 48 giờ
• Chức năng bảo vệ: OVP / SCP / OCP / OTP
• Tuổi thọ> 50000 giờ.
Các Ứng Dụng:
• Hệ thống chiếu sáng nhà chọc trời
• Đèn đường
• Đèn pha chiếu sáng
• Ánh sáng sân khấu
• Đèn câu cá
• Hệ thống chiếu sáng làm vườn
• Hệ thống chiếu sáng vịnh
• Nguồn điện DMX
• Nhập “HL” để sử dụng trong Cấp I, Phân khu 2
Mô Tả về sản phẩm
- Dòng XLG-100 là trình điều khiển LED AC / DC 100W có chế độ nguồn không đổi. XLG-100 hoạt động từ 100 ~ 305VAC và cung cấp các mô hình với dòng định mức khác nhau trong khoảng từ 700mA đến 8000mA. Nhờ hiệu suất cao lên đến 92%, với thiết kế không quạt, toàn bộ sê-ri có thể hoạt động trong khoảng -40⁰C ~ 90⁰C, nhiệt độ vỏ máy trong điều kiện đối lưu không khí tự do. Thiết kế vỏ kim loại và cấp độ bảo vệ chống xâm nhập IP67 cho phép dòng sản phẩm này phù hợp với cả các ứng dụng trong nhà và ngoài trời. Hơn nữa, khả năng thích ứng với môi trường sáng tạo cho phép dòng sản phẩm này chiếu sáng đèn LED một cách đáng tin cậy cho tất cả các loại môi trường ứng dụng ở hầu hết mọi địa điểm có thể lắp đặt đèn LED trên thế giới. Sê-ri XLG-100 tuân thủ phiên bản mới nhất của tiêu chuẩn an toàn quốc tế IEC61347 / GB7000.1-2015 và UL8750 phiên bản mới nhất. Đầu ra và mạch điều chỉnh độ sáng cũng hoàn toàn phù hợp với cách ly mới để đảm bảo an toàn cho cả người dùng và hệ thống đèn trong quá trình lắp đặt.
Thông số chi tiết về sản phẩm
| Model | XLG-100I-12-A | XLG-100I-24-AB | |
| OUPUT | DC VOLTAGE | 12V | 24V |
| CONSTANT CURRENT REGION | 8.4 ~ 12V | 16.8 ~ 24V | |
| RATED CURRENT | 8A | 4A | |
| RATED POWER | 96W | 96W | |
| RIPPLE & NOISE (max.) | 150mVp-p | 240mVp-p | |
| CURRENT ADJ.RANGE | Adjustable for A/AB-Type only (via the built-in potentiometer) | ||
| 4 ~ 8A | 2 ~ 4A | ||
| VOLTAGE TOLERANCE | ±3.0% | ±2.0% | |
| LINE REGULATION | ±0.5% | ±0.5% | |
| LOAD REGULATION | ±2.0% | ±1.0% | |
| SETUP, RISE TIME | 500ms, 100ms/230VAC 1200ms, 100ms/115VAC | ||
| HOLD UP TIME (Typ.) | 12ms/230VAC 12ms/115VAC | ||
| INPUT | VOLTAGE RANGE Note.4 | 100 ~ 305VAC 142 ~ 431VDC (Please refer to “STATIC CHARACTERISTIC” section) | |
| FREQUENCY RANGE | 47 ~ 63Hz | ||
| POWER FACTOR (Typ.) | PF>0.97/115VAC, PF>0.95/230VAC, PF>0.92/277VAC @ full load (Please refer to “Power Factor Characteristic” section) | ||
| TOTAL HARMONIC DISTORTION | THD<10% (@ load≥50% at 115VAC/230VAC; @ load≥75% /277VAC ) | ||
| EFFICIENCY (Typ.) | 92% | 92% | |
| AC CURRENT (Typ.) | 1.1A/ 115VAC 0.5A/ 230VAC 0.42A/ 277VAC | ||
| INRUSH CURRENT (Typ.) | COLD START 50A(tiwdth=300µs measured at 50% lpeak) at 230VAC; Per NEMA 410 | ||
| MAX. No. of PSUs on 16A CIRCUIT BREAKER | 8 units (circuit breaker of type B) / 14 units (circuit breaker of type C) at 230VAC | ||
| NO LOAD / STANDBY POWER CONSUMPTION | No load power consumption <0.5W(for standard version) | ||

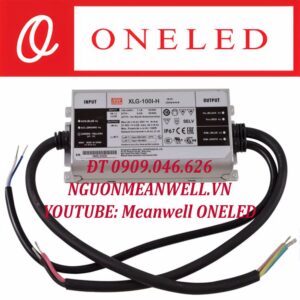

Hình Ảnh về Bộ nguồn Meanwell XLG-100I-H
Hình ảnh Bộ Nguồn Meanwell XLG-100I-H
