Meanwell HLG-240H-24 Power Supply
Tính Năng:
• Điện áp không đổi + Đầu ra chế độ dòng điện không đổi
• Vỏ kim loại với thiết kế loại I
• Xếp hạng IP67 / IP65 cho việc lắp đặt trong nhà hoặc ngoài trời
• Tùy chọn chức năng: điều chỉnh đầu ra thông qua chiết áp; Mờ 3 trong 1; Hẹn giờ làm mờ
• Tuổi thọ điển hình> 62000 giờ
Các Ứng Dụng:
• Đèn LED chiếu sáng đường phố
• Hệ thống đèn LED chiếu sáng cao
• Đèn chiếu sáng chỗ đậu xe
• Đèn câu cá LED
• Đèn LED chiếu sáng nhà kính
• Nhập “HL” để sử dụng ở vị trí nguy hiểm (Đã phân loại) Cấp I, Phân khu 2.
Mô Tả về sản phẩm
- Dòng HLG-240H là trình điều khiển LED AC / DC 240W có điện áp không đổi chế độ kép và đầu ra dòng điện không đổi. HLG-240H hoạt động từ 90 ~ 305VAC và cung cấp các mô hình với điện áp định mức khác nhau trong khoảng từ 12V đến 54V. Nhờ hiệu suất cao lên đến 93,5%, với thiết kế không quạt, toàn bộ sê-ri có thể hoạt động ở nhiệt độ -40⁰C ~ + 90⁰C trong trường hợp đối lưu không khí tự do. Thiết kế vỏ kim loại và cấp độ bảo vệ chống xâm nhập IP67 / IP65 cho phép dòng sản phẩm này phù hợp với các ứng dụng trong nhà và ngoài trời. HLG-240H được trang bị các tùy chọn chức năng khác nhau, chẳng hạn như phương pháp làm mờ, để mang lại sự linh hoạt trong thiết kế tối ưu cho hệ thống chiếu sáng LED.

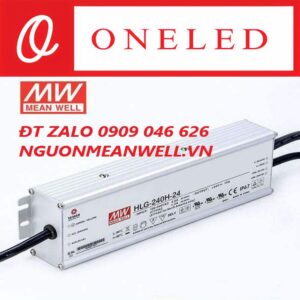

Hình ảnh Bộ Nguồn Meanwell HLG-240H-24
Thông số chi tiết về sản phẩm
| Model | HLG-240H-12 | HLG-240H-15 | HLG-240H-20 | HLG-240H-24 | HLG-240H-30 | HLG-240H-36 | HLG-240H-42 | HLG-240H-48 | HLG-240H-54 | |
| OUPUT | DC VOLTAGE | 12V | 15V | 20V | 24V | 30V | 36V | 42V | 48V | 54V |
| CONSTANT CURRENT REGION Note.7 | 6 ~ 12V | 7.5 ~ 15V | 10 ~ 20V | 12 ~ 24V | 15 ~ 30V | 18 ~ 36V | 21 ~ 42V | 24 ~ 48V | 27 ~ 54V | |
| RATED CURRENT Note.5 | 16A | 15A | 12A | 10A | 8A | 6.7A | 5.72A | 5A | 4.45A | |
| RATED POWER Note.5 | 192W | 225W | 240W | 240W | 240W | 241.2W | 240.24W | 240W | 240.3W | |
| RIPPLE & NOISE (max.) Note.2 | 150mVp-p | 150mVp-p | 150mVp-p | 150mVp-p | 200mVp-p | 250mVp-p | 250mVp-p | 250mVp-p | 350mVp-p | |
| VOLTAGE ADJ. RANGE | Adjustable for A-type only (via built-in potentiometer) | |||||||||
| 11.2 ~ 12.8 | 14 ~ 16V | 18.6 ~ 21.4V | 22.4 ~ 25.6V | 28 ~ 32V | 33.5 ~ 38.5V | 39 ~ 45V | 44.8 ~ 51.2V | 50 ~ 57V | ||
| CURRENT ADJ. RANGE | Adjustable for A-type only (via built-in potentiometer) | |||||||||
| 8 ~ 16V | 7.5 ~ 15A | 6 ~ 12A | 5 ~ 10A | 4 ~ 8A | 3.3 ~ 6.7A | 2.86 ~ 5.72V | 2.5 ~ 5A | 2.23 ~ 4.45A | ||
| VOLTAGE TOLERANCE Note.3 | ±2.5% | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| LINE REGULATION | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| LOAD REGULATION | ±2.0% | ±1.5% | ±1.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| SETUP, RISE TIME | 1000ms, 80ms/115VAC 500ms,80ms/230VAC | |||||||||
| HOLD UP TIME (Typ.) | 15ms/115,230VAC | |||||||||
| INPUT | VOLTAGE RANGE Note.5 | 90 ~ 305VAC 127 ~ 417VDC (Please refer to “STATIC CHARACTERISTIC” section) | ||||||||
| FREQUENCY RANGE | 47 ~ 63Hz | |||||||||
| POWER FACTOR (Typ.) | PF>0.98/115VAC, PF>0.95/230VAC @ full load (Please refer to “Power Factor Characteristic” curve) | |||||||||
| TOTAL HARMONIC DISTORTION | THD<20% (@ load≥50% at 115VAC/230VAC; @ load≥75% at 277VAC ) (Please refer to “TOTAL HARMONIC DISTORTION (THD)” section) | |||||||||
| EFFICIENCY (Typ.) | 90.00% | 90% | 92% | 92.50% | 93% | 92.50% | 93% | 93.00% | 94% | |
| AC CURRENT (Typ.) | 4A/ 115VAC 2A/ 230VAC 1.2A/ 277VAC | |||||||||
| INRUSH CURRENT (Typ.) | COLD START 75A(tiwdth=570µs measured at 50% lpeak) at 230VAC; Per NEMA 410 | |||||||||
| MAX. No. of PSUs on 16A CIRCUIT BREAKER | 2 units (circuit breaker of type B) / 4 units (circuit breaker of type C) at 230VAC | |||||||||
| LEAKAGE CURRENT | <0.75mA / 277VAC | |||||||||
Hình Ảnh về Bộ nguồn Meanwell HLG-240H-24
Hình ảnh Bộ Nguồn Meanwell HLG-240H-24
Tags: click vào ký tự bên dưới để được chuyển trực tiếp đến Những sản phẩm liên quan Bộ nguồn Meanwell HLG-240H-24 nhanh nhất !!!

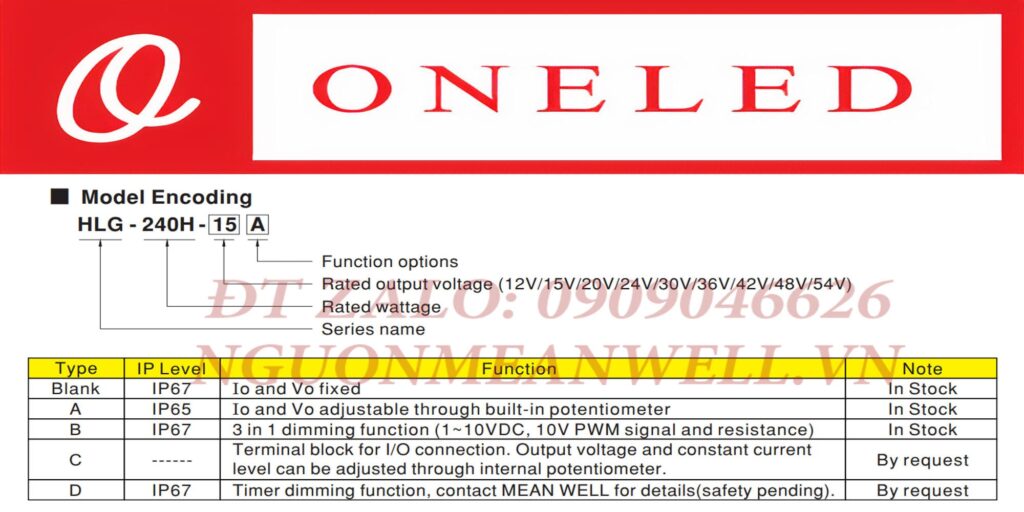

HLG-240H-24A
HLG-240H-24B
HLG-240H-24C
HLG-240H-24D
Để biết thêm chi tiết về sản phẩm vui lòng liên hệ với chúng tôi để biết thêm những sản phẩm liên quan và tương đương !!!
Ân vào Model bất kỳ để tải Tài Liệu HLG-240H-Spec , Data sheet HLG-240H-24 , HLG-240H-24 Spec , HLG-240H-24 PDF , Catalogue HLG-240H-24
