Meanwell ELG-200-12B Power Supply
Bộ nguồn Meanwell ELG-200-12B
Tính Năng:
• Điện áp không đổi + đầu ra chế độ dòng điện không đổi
• Thiết kế nhà ở bằng kim loại với Mặt đất chức năng
• Tích hợp chức năng PFC hoạt động
• Không tải / Tiêu thụ điện năng ở chế độ chờ <0,5W
• Thiết kế IP67 / IP65 để lắp đặt trong nhà hoặc ngoài trời
• Tùy chọn chức năng: điều chỉnh đầu ra thông qua chiết áp; 3 trong 1 làm mờ (dim-to-off); Hẹn giờ thông minh diming; DALI
• Tuổi thọ điển hình> 50000 giờ
Các Ứng Dụng:
• Đèn LED chiếu sáng đường phố
• Đèn LED chiếu sáng kiến trúc
• Đèn LED chiếu sáng vịnh
• Đèn pha LED
• Nhập “HL” để sử dụng ở vị trí nguy hiểm (Đã phân loại) Cấp I, Phân khu 2.
Mô Tả về sản phẩm
- Dòng ELG-200 là trình điều khiển LED AC / DC 200W có điện áp không đổi ở chế độ kép và đầu ra dòng điện không đổi. ELG-200 hoạt động từ 100 ~ 305VAC và cung cấp các mô hình với điện áp tỷ lệ khác nhau trong khoảng từ 12V đến 54V. Nhờ hiệu suất cao lên đến 93%, với thiết kế không quạt, toàn bộ sê-ri có thể hoạt động ở nhiệt độ -40⁰C ~ + 90⁰C trong trường hợp đối lưu không khí tự do. Thiết kế vỏ kim loại và cấp độ bảo vệ chống xâm nhập IP67 / 65 cho phép dòng sản phẩm này phù hợp với cả các ứng dụng trong nhà và ngoài trời. ELG-200 được trang bị các tùy chọn chức năng khác nhau, chẳng hạn như phương pháp làm mờ, để mang lại sự linh hoạt trong thiết kế tối ưu cho hệ thống chiếu sáng LED
Thông số chi tiết về sản phẩm
Model | ELG-200-12 | ELG-200-24 | ELG-200-36 | ELG-200-42 | ELG-200-48 | ELG-200-54 | |
OUPUT | DC VOLTAGE | 12V | 24V | 36V | 42V | 48V | 54V |
CONSTANT CURRENT REGION Note.2 | 6 ~ 12V | 12 ~ 24V | 18 ~ 36V | 21 ~ 42V | 24 ~ 48V | 27 ~ 54V | |
RATED CURRENT | 16A | 8.4A | 5.55A | 4.76A | 4.16A | 3.72A | |
RATED POWER Note.5 | 200VAC ~ 305VAC | ||||||
192W | 201.6W | 199.8W | 199.9W | 199.68W | 200.88W | ||
100VAC ~ 180VAC | |||||||
144W | 150W | 149.76W | 149.94W | 149.76W | 150.2W | ||
RIPPLE & NOISE (max.) Note.3 | 150mVp-p | 200mVp-p | 250mVp-p | 250mVp-p | 250mVp-p | 350mVp-p | |
VOLTAGE ADJ. RANGE | Adjustable for A-Type only (via built-in potentiometer) | ||||||
11.2 ~ 12.8V | 22.4 ~ 25.6V | 33.5 ~ 38.5V | 39 ~ 45V | 44.8 ~ 51.2 | 50 ~ 57V | ||
CURRENT ADJ. RANGE | Adjustable for A-Type only (via built-in potentiometer) | ||||||
8 ~ 16A | 4.2 ~ 8.4A | 2.78 ~ 5.55A | 2.38 ~ 4.76A | 2.08 ~ 4.16A | 1.86 ~ 3.72A | ||
VOLTAGE TOLERANCE Note.4 | ±3.0% | ±2.0% | ±2.0% | ±2.0% | ±2.0% | ±2.0% | |
LINE REGULATION | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
LOAD REGULATION | ±2.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
SETUP, RISE TIME Note.6 | 500ms, 100ms/230VAC 1000ms, 100ms/115VAC | ||||||
HOLD UP TIME (Typ.) | 10ms/115,230VAC | ||||||
INPUT | VOLTAGE RANGE Note.5 | 100 ~ 305VAC 142 ~ 431VDC (Please refer to “STATIC CHARACTERISTIC” section) | |||||
POWER FACTOR (Typ.) | PF≥0.97/115VAC, PF≥0.95/230VAC, PF≥0.92/277VAC at full load (Please refer to “POWER FACTOR (PF) CHARACTERISTIC” section) | ||||||
TOTAL HARMONIC DISTORTION | THD<20% (@load≥50%/115,230VAC;load≥75% at 277VAC)(Please refer to “TOTAL HARMONIC DISTORTION(THD)” section) | ||||||
EFFICIENCY (Typ.) | 90% | 92% | 92% | 93% | 93% | 93% | |
AC CURRENT (Typ.) | 1.8A/115VAC 1.2/230VAC 1.0A/277VAC | ||||||
INRUSH CURRENT (Typ.) | COLD START 60A(twidth=510µs measured at 50% lpeak) at 230VAC; Per NEMA 410 | ||||||
MAX. No. of PSUs on 16A CIRCUIT BREAKER | 4 units (circuit breaker of type B) / 6 units (circuit breaker of type C) at 230VAC | ||||||
NO LOAD / STANDBY POWER CONSUMPTION | No load power consumption <0.5W for Blank / A / Dx / D2-type Standby power consumption <0.5W for B / DA-type |

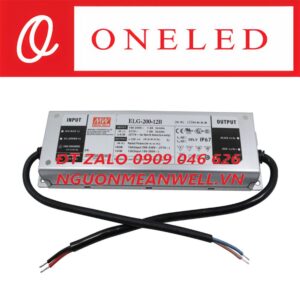

Hình Ảnh về Bộ nguồn Meanwell ELG-200-12B
