Meanwell PWM-120-24 Power Supply
Tính Năng:
• Đầu ra kiểu PWM điện áp không đổi
• Ứng dụng chiếu sáng khẩn cấp có sẵn theo IEC61347-2-13
• Tích hợp chức năng PFC hoạt động và thiết kế lớp II / 2
• Khối nguồn cấp 2 (ngoại trừ PWM-90-12)
• Công suất tiêu thụ không tải <0,5W
• Được đóng gói hoàn toàn với mức IP67
• Chức năng: làm mờ 3 trong 1 (dim-to-off); DALI / DALI 2.0
• Mức độ mờ tối thiểu 0,2% cho loại DALI
• Tuổi thọ điển hình> 50000 giờ
Các Ứng Dụng:
• Dải đèn LED chiếu sáng
• Đèn LED trong nhà
• Đèn LED trang trí
• Đèn LED chiếu sáng kiến trúc
• Nhập “HL” để sử dụng ở vị trí nguy hiểm (Đã phân loại) Cấp I, Phân khu 2.
Mô Tả về sản phẩm
- PWM-120 series là trình điều khiển LED AC / DC 120W có chế độ điện áp không đổi với đầu ra kiểu PWM, có thể duy trì nhiệt độ màu và độ sáng đồng nhất khi điều khiển tất cả các loại dải LED. PWM-120 hoạt động từ 90 ~ 305VAC và cung cấp các mô hình với điện áp định mức khác nhau trong khoảng từ 12V đến 48V. Nhờ hiệu suất cao lên đến 90,5%, với thiết kế không quạt, toàn bộ sê-ri có thể hoạt động ở nhiệt độ -40⁰C ~ + 90⁰C trong trường hợp đối lưu không khí tự do. Toàn bộ dòng sản phẩm này được đánh giá với cấp độ bảo vệ chống xâm nhập IP67 và phù hợp để làm việc cho các vị trí khô ráo, ẩm ướt. PWM-120 được trang bị chức năng làm mờ thay đổi chu kỳ hoạt động của đầu ra, mang lại sự linh hoạt tuyệt vời cho các ứng dụng dải LED.
Thông số chi tiết về sản phẩm
| Model | PWM-120-12 | PWM-120-24 | PWM-120-36 | PWM-120-48 | |
| OUPUT | DC VOLTAGE | 12V | 24V | 36V | 48V |
| RATED CURRENT | 10A | 5A | 3.4A | 2.5A | |
| RATED POWER | 120W | 120W | 122.4W | 120W | |
| DIMMING RANGE | 0 ~ 100% | ||||
| PWM FREQUENCY (Typ.) | 1.47kHz for Blank/DA-Type, 2.5kHz for DA2-Type | ||||
| SETUP, RISE TIME Note.2 Note.9 | 500ms, 80ms 115VAC / 230VAC | ||||
| HOLD UP TIME (Typ.) | 16ms/115 or 230VAC | ||||
| INPUT | VOLTAGE RANGE Note.2 | 90 ~ 305VAC 127 ~ 431VDC (Please refer to “STATIC CHARACTERISTIC” section) | |||
| FREQUENCY RANGE | 47 ~ 63Hz | ||||
| POWER FACTOR (Typ.) | PF>0.97/115VAC, PF>0.95/230VAC, PF>0.92/277VAC @ full load (Please refer to “Power Factor Characteristic” curve) | ||||
| TOTAL HARMONIC DISTORTION | THD<20% (@ load≥60% at 115VAC/230VAC; @ load≥75% at 277VAC ) (Please refer to “TOTAL HARMONIC DISTORTION (THD)” section) | ||||
| EFFICIENCY (Typ.) | 88.00% | 90.00% | 90.00% | 90.50% | |
| AC CURRENT (Typ.) | 1.3A/ 115VAC 0.65A/ 230VAC 0.55A/ 277VAC | ||||
| INRUSH CURRENT (Typ.) | COLD START 60A(tiwdth=520µs measured at 50% lpeak) at 230VAC; Per NEMA 410 | ||||
| MAX. No. of PSUs on 16A CIRCUIT BREAKER | 4 units (circuit breaker of type B) / 6 units (circuit breaker of type C) at 230VAC | ||||
| NO LOAD/STANDBY POWER CONSUMPTION | No load power consumption <0.5W for blank-type; standby power consumption<0.5W for DA-type/DA2-type | ||||

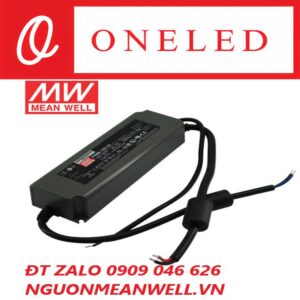

Hình Ảnh về Bộ nguồn Meanwell PWM-120-24
Hình ảnh Bộ Nguồn Meanwell PWM-120-24
Tags: click vào ký tự bên dưới để được chuyển trực tiếp đến Những sản phẩm liên quan Bộ nguồn Meanwell PWM-120-24 nhanh nhất !!!
PWM-120-24DA
PWM-120-24DA2
Để biết thêm chi tiết về sản phẩm vui lòng liên hệ với chúng tôi để biết thêm những sản phẩm liên quan và tương đương !!!
Ân vào Model bất kỳ để tải Tài Liệu PWM-120 Spec , Data sheet PWM-120-24 , PWM-120-24 Spec , PWM-120-24 PDF , Catalogue PWM-120-24
