Meanwell LPLC-18-700 Power Supply
Tính Năng:
• Nguồn cung cấp chế độ dòng điện không đổi
• Chỉ đầu vào 90 ~ 132VAC
• Được đóng gói hoàn toàn với mức IP67 (Lưu ý 6)
• Bảo vệ: Ngắn mạch / Quá điện áp / Quá nhiệt
• Làm mát bằng đối lưu không khí tự do
• Khối nguồn cấp II, không có PG
• Vượt qua LPS
• 100% kiểm tra ghi đầy tải
• Suitalbe cho các ứng dụng chiếu sáng LED và dấu hiệu chuyển động (chẳng hạn như các thiết bị Quảng cáo hoặc Trang trí LED)
• Chi phí thấp, độ tin cậy cao
Thông số chi tiết về sản phẩm
| Model | LPLC-18-350 | LPLC-18-700 | |
| OUPUT | RATED CURRENT | 350mA | 700mA |
| DC VOLTAGE RANGE | 6 ~ 48V | 6 ~ 25V | |
| RATED POWER | 16.8W | 17.5W | |
| RIPPLE & NOISE (max.) Note.2 | 300mVp-p | 250mVp-p | |
| VOLTAGE TOLERANCE Note.3 | ±5.0% | ||
| CURRENT ACCURACY | ±8.0% | ||
| LINE REGULATION | ±1.0% | ||
| LOAD REGULATION | ±3.0% | ||
| SETUP, RISE TIME | 3600ms,100ms/115VAC | ||
| HOLD UP TIME (Typ.) | 20ms/115VAC at full load | ||
| INPUT | VOLTAGE RANGE | 90 ~ 132VAC 127 ~ 186VDC | |
| FREQUENCY RANGE | 47 ~ 63Hz | ||
| EFFICIENCY RANGE | 82% | 80% | |
| AC CURRENT (Typ.) | 0.5A/230VAC | ||
| INRUSH CURRENT (Typ.) | COLD START 50A(twidth=190µs measured at 50% lpeak) at 230VAC | ||
| MAX. No. of PSUs on 16A CIRCUIT BREAKER | 12 units (circuit breaker of type B) / 20 units (circuit breaker of type C) at 115VAC | ||
| Protection type: Shut down o/p voltage, clamping by zener diode | |||
| OVER TEMPERATURE | Tj 140⁰C typically (U1) Detect on main control IC | ||
| Protection type: Hiccup mode, recovers automatically after temperature goes down | |||
| ENVIRONMENT | WORKING TEMP. | 30 ~ +70⁰C (Refer to “Derating Curve”) | |
| WORKING HUMIDITY | 20 ~ 90% RH non- condensing | ||
| STORAGE TEMP., HUMIDITY | 40 ~ +80⁰C, 10 ~ 95% RH | ||
| TEMP. COEFFICIENT | ±0.2%/⁰C (0 ~ 50⁰C) | ||
| VIBRATION | 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes | ||
| SAFETY & EMC | SAFETY STANDARDS | EAC TP TC 004, IP67 approved; design refer to UL1310 Class 2, TUV EN60950-1,EN61347-2-13, CAN/CSA C22.2 No.223-M91 | |
| WITHSTAND VOLTAGE | I/P-O/P:3KVAC | ||
| ISOLATION RESISTANCE | I/P-O/P:>100M Ohms / 500VDC / 25⁰C / 70%RH | ||
| EMC EMISSION | Compliance to EN55022 (CISPR22) Class A, EN61000-3-2 Class A ,EN61000-3-3, EAC TP TC 020 | ||
| EMC IMMUNITY | Compliance to EN61000-4-2,3,4,5,6,8,11,EN55024, light industry level, criteria A, EAC TP TC 020 | ||
| OTHERS | MTBF | 1200.6K hrs min. MIL-HDBK-217F (25⁰C) | |
| DIMENSION | 140*30*22mm (L*W*H) | ||
| PACKING | 0.175Kg ; 70pcs/13.3Kg/0.71CUFT | ||

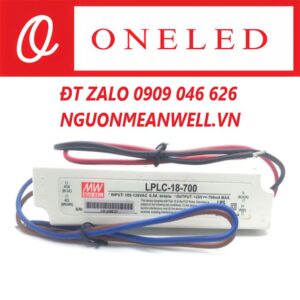

Hình Ảnh về Bộ nguồn Meanwell LPLC-18-700
Hình ảnh Bộ Nguồn Meanwell LPLC-18-700
