Meanwell LPL-18-24 Power Supply
Tính Năng:
• Chỉ đầu vào 90 ~ 132VAC
• Được đóng gói hoàn toàn với mức IP67 (Lưu ý 5)
• Bảo vệ: Ngắn mạch / Quá điện áp / Quá nhiệt
• Làm mát bằng đối lưu không khí tự do
• Khối nguồn cấp II, không có PG
• Vượt qua LPS
• 100% kiểm tra ghi đầy tải
• Suitalbe cho các ứng dụng chiếu sáng LED và dấu hiệu chuyển động (chẳng hạn như các thiết bị Quảng cáo hoặc Trang trí LED)
• Chi phí thấp / Độ tin cậy cao
Thông số chi tiết về sản phẩm
| Model | LPL-18-12 | LPL-18-24 | LPL-18-36 | |
| OUPUT | DC VOLTAGE | 12V | 24V | 36V |
| RATED CURRENT | 1.5A | 0.75A | 0.5A | |
| CURRENT RANGE | 0 ~ 1.5A | 0 ~ 0.75A | 0 ~ 0.5A | |
| RATED POWER | 18W | 18W | 18W | |
| RIPPLE & NOISE (max.) Note.2 | 120mVp-p | 150mVp-p | 200mVp-p | |
| VOLTAGE TOLERANCE Note.3 | ±3.0% | |||
| LINE REGULATION | ±1.0% | |||
| LOAD REGULATION | ±2.0% | |||
| SETUP, RISE TIME | 1500ms,30ms/230VAC | |||
| HOLD UP TIME (Typ.) | 20ms/230VAC at full load | |||
| INPUT | VOLTAGE RANGE | 90 ~ 132VAC 127VDC ~ 186VDC | ||
| FREQUENCY RANGE | 47 ~ 63Hz | |||
| EFFICIENCY(Typ.) | 80% | 83% | 84% | |
| AC CURRENT | 0.5A/230VAC | |||
| INRUSH CURRENT (Typ.) | COLD START 40A(twidth=200µs measured at 50% lpeak) at 230VAC | |||
| MAX. No. of PSUs on 16A CIRCUIT BREAKER | 16 units (circuit breaker of type B) / 27 units (circuit breaker of type C) at 230VAC | |||
| Protection type: Hiccup mode, recover automatically after fault condition is removed | ||||
| OVER VOLTAGE | 13.8 ~ 16.2V | 27.6 ~ 32.4V | 41.4 ~ 48.6 | |
| Protection type: Shut down o/p voltage, clamping by zener diode | ||||
| OVER TEMPERATURE | Shut down, recovers automatically after temperature goes down | |||
| ENVIRONMENT | WORKING TEMP. | 30 ~ + 70⁰C (Refer to “Derating Curve”) | ||
| WORKING HUMIDITY | 20 ~ 90% RH non- condensing | |||
| STORAGE TEMP., HUMIDITY | 40 ~ +70⁰C, 10 ~ 95% RH | |||
| TEMP. COEFFICIENT | ±0.03%/⁰C (0 ~ 50⁰C) | |||
| VIBRATION | 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes | |||
| SAFETY & EMC | SAFETY STANDARDS | , EAC TP TC 004, IP67 approved, design refer to UL1310 Class 2, TUV EN60950-1, EN61347-2-13,CAN/CSA C22.2 No.223-M91 | ||
| WITHSTAND VOLTAGE | I/P-O/P:3KVAC | |||
| ISOLATION RESISTANCE | I/P-O/P:100M Ohms / 500VDC / 25⁰C / 70%RH | |||
| EMC EMISSION | Compliance to EN55022 (CISPR22) Class B,FCC Part 15, EN61000-3-2 Class A ,EN61000-3-3, EAC TP TC 020 | |||
| EMC IMMUNITY | Compliance to EN61000-4-2,3,4,5,6,8,11,EN55024, light industry level, criteria A, EAC TP TC 020 | |||
| OTHERS | MTBF | 1207.4K hrs min. MIL-HDBK-217F (25⁰C) | ||
| DIMENSION | 140*30*22mm (L*W*H) | |||
| PACKING | 0.175Kg ; 70pcs/13.3Kg/0.71CUFT | |||

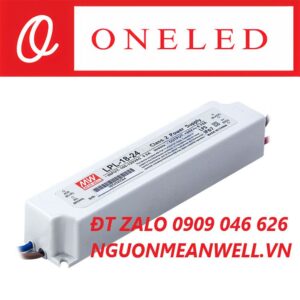

Hình Ảnh về Bộ nguồn Meanwell LPL-18-24
Hình ảnh Bộ Nguồn Meanwell LPL-18-24
