Meanwell HBG-100P-60A Power Supply
Bộ nguồn Meanwell HBG-100P-60A
Tính Năng:
• Đầu ra chế độ dòng điện không đổi
• Thiết kế kiểu PCB hình tròn
• Tích hợp chức năng PFC hoạt động
• Tùy chọn chức năng: điều chỉnh đầu ra thông qua chiết áp; Mờ 3 trong 1; DALI
• Tuổi thọ điển hình> 50000 giờ
Các Ứng Dụng:
• Đèn LED chiếu sáng vịnh
• Đèn LED chiếu sáng
• Đèn LED chiếu sáng tại chỗ
• Đèn LED chiếu sáng khai thác
• Đèn LED chiếu sáng sân khấu
Mô Tả về sản phẩm
- Dòng HBG-100P là trình điều khiển LED AC / DC 100W có thiết kế hình tròn, hoạt động từ 90 ~ 305VAC và cung cấp các kiểu đầu ra dòng điện không đổi với dòng điện danh định khác nhau giữa 36V và 60V. Nhờ hiệu suất cao lên đến 91,5%, với thiết kế không quạt, toàn bộ sê-ri có thể hoạt động ở nhiệt độ -40⁰C ~ + 45⁰C trong trường hợp đối lưu không khí tự do. Thiết kế vỏ kim loại và cấp độ bảo vệ chống xâm nhập IP67 / IP65 cho phép dòng sản phẩm này phù hợp với cả các ứng dụng trong nhà và ngoài trời. HBG-100P được trang bị các tùy chọn chức năng khác nhau, chẳng hạn như phương pháp làm mờ, để mang lại sự linh hoạt trong thiết kế tối ưu cho hệ thống chiếu sáng LED.
Thông số chi tiết về sản phẩm
| Model | HBG-100P-36 | HBG-100P-48 | HBG-100P-60 | |
| OUPUT | RATED CURRENT Note.5 | 2.7A | 2A | 1.6A |
| RATED POWER Note.5 | 97.2W | 96W | 96W | |
| CONSTANT CURRENT REGION | 21.6 ~ 36V | 28.8 ~ 48V | 36 ~ 60V | |
| OPEN CIRCUIT VOLTAGE (max.) | 37V | 49V | 62V | |
| CURRENT ADJ. RANGE | Adjustable for A/AB-Type (via built-in potentiometer) | |||
| 1.62 ~ 2.7A | 1.2 ~ 2A | 1.0 ~ 1.6A | ||
| CURRENT RIPPLE | 5.0% max. @rated current | |||
| CURRENT TOLERANCE | ±5.0% | |||
| SET UP TIME | 500ms / 230VAC 2000ms / 115VAC | |||
| INPUT | VOLTAGE RANGE Note.4 | 90 ~ 305VAC 127 ~ 431VDC (Please refer to “STATIC CHARACTERISTIC” section) | ||
| FREQUENCY RANGE | 47 ~ 63Hz | |||
| POWER FACTOR (Typ.) | PF>0.96/115VAC, PF>0.96/230VAC, PF>0.94/277VAC @ full load (Please refer to “Power Factor Characteristic” section) | |||
| TOTAL HARMONIC DISTORTION | THD<20% (@ load≥60% at 115VAC/230VAC; @ load≥75% /277VAC ) (Please refer to “TOTAL HARMONIC DISTORTION (THD)” section) | |||
| EFFICIENCY (Typ.) | 91% | 91.00% | 91.50% | |
| AC CURRENT (Typ.) | 1.1A/ 115VAC 0.5A/ 230VAC 0.45A/ 277VAC | |||
| INRUSH CURRENT (Typ.) | COLD START 60A(tiwdth=550µs measured at 50% lpeak) at 230VAC; Per NEMA 410 | |||
| MAX. No. of PSUs on 16A CIRCUIT BREAKER | 4 units (circuit breaker of type B) / 8 units (circuit breaker of type C) at 230VAC | |||

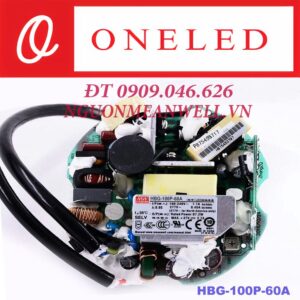

Hình Ảnh về Bộ nguồn Meanwell HBG-100P-60A
Hình ảnh Bộ Nguồn Meanwell HBG-100P-60A
Tags: click vào ký tự bên dưới để được chuyển trực tiếp đến Những sản phẩm liên quan Bộ nguồn Meanwell HBG-100P-60A nhanh nhất !!!
HBG-100P-60B
HBG-100P-60DA
Để biết thêm chi tiết về sản phẩm vui lòng liên hệ với chúng tôi để biết thêm những sản phẩm liên quan và tương đương !!!
Ân vào Model bất kỳ để tải Tài Liệu HBG-100P-Spec , Data sheet HBG-100P-60A , HBG-100P-60A Spec , HBG-100P-60A PDF , Catalogue HBG-100P-60A
