Meanwell HBG-100-48B Power Supply
Tính Năng:
• Điện áp không đổi + Đầu ra chế độ dòng điện không đổi
• Vỏ nhựa tròn với thiết kế loại I
• Tích hợp chức năng PFC hoạt động
• Xếp hạng IP67 / IP65 cho việc lắp đặt trong nhà hoặc ngoài trời
• Tùy chọn chức năng: điều chỉnh đầu ra thông qua chiết áp; Mờ 3 trong 1; DALI
• Tuổi thọ điển hình> 50000 giờ
Các Ứng Dụng:
• Đèn LED chiếu sáng vịnh
• Đèn LED chiếu sáng sân khấu
• Đèn LED chiếu sáng tại chỗ
• Nhập “HL” để sử dụng ở vị trí nguy hiểm (Đã phân loại) Cấp I, Phân khu 2.
Mô Tả về sản phẩm
- HBG-100 series là trình điều khiển LED AC / DC 100W có thiết kế hình tròn, hoạt động từ 90 ~ 305VAC và cung cấp các mô hình đầu ra dòng điện không đổi với dòng điện danh định khác nhau giữa 24V và 60V. Nhờ hiệu suất cao lên đến 91,5%, với thiết kế không quạt, toàn bộ sê-ri có thể hoạt động ở nhiệt độ -40⁰C ~ + 85⁰C trong trường hợp đối lưu không khí tự do. Thiết kế vỏ kim loại và cấp độ bảo vệ chống xâm nhập IP67 / IP65 cho phép dòng sản phẩm này phù hợp với cả các ứng dụng trong nhà và ngoài trời. HBG-100 được trang bị các tùy chọn chức năng khác nhau, chẳng hạn như phương pháp làm mờ, để mang lại sự linh hoạt trong thiết kế tối ưu cho hệ thống chiếu sáng LED.
Thông số chi tiết về sản phẩm
Model | HBG-100-24 | HBG-100-36 | HBG-100-48 | HBG-100-60 | |
OUPUT | RATED CURRENT Note.5 | 4A | 2.7A | 2A | 1.6A |
RATED POWER Note.5 | 96W | 97.2W | 96W | 96W | |
CONSTANT CURRENT REGION | 14.4 ~ 24V | 21.6 ~ 36V | 28.8 ~ 48V | 36 ~ 60V | |
OPEN CIRCUIT VOLTAGE (max.) | 25V | 37V | 49V | 62V | |
CURRENT ADJ. RANGE | Adjustable for A/AB-Type (via built-in potentiometer) | ||||
2.4 ~ 4A | 1.62 ~ 2.7A | 1.2 ~ 2A | 1.0 ~ 1.6A | ||
CURRENT RIPPLE | 5.0% max. @rated current | ||||
CURRENT TOLERANCE | ±5.0% | ||||
SET UP TIME | 500ms / 230VAC 2000ms / 115VAC | ||||
INPUT | VOLTAGE RANGE Note.4 | 90 ~ 305VAC 127 ~ 431VDC (Please refer to “STATIC CHARACTERISTIC” section) | |||
FREQUENCY RANGE | 47 ~ 63Hz | ||||
POWER FACTOR (Typ.) | PF>0.96/115VAC, PF>0.96/230VAC, PF>0.94/277VAC @ full load (Please refer to “Power Factor Characteristic” section) | ||||
TOTAL HARMONIC DISTORTION | THD<20% (@ load≥60% at 115VAC/230VAC; @ load≥75% /277VAC ) (Please refer to “TOTAL HARMONIC DISTORTION (THD)” section) | ||||
EFFICIENCY (Typ.) | 91% | 91% | 91.00% | 91.50% | |
AC CURRENT (Typ.) | 1.1A/ 115VAC 0.5A/ 230VAC 0.45A/ 277VAC | ||||
INRUSH CURRENT (Typ.) | COLD START 60A(tiwdth=550µs measured at 50% lpeak) at 230VAC; Per NEMA 410 | ||||
MAX. No. of PSUs on 16A CIRCUIT BREAKER | 4 units (circuit breaker of type B) / 8 units (circuit breaker of type C) at 230VAC | ||||

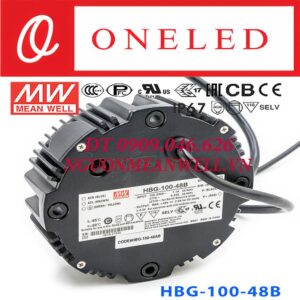

Hình Ảnh về Bộ nguồn Meanwell HBG-100-48B
