Meanwell ELG-75-C350AB Power Supply
Bộ nguồn Meanwell ELG-75-C350AB
Tính Năng:
• Đầu ra chế độ dòng điện không đổi
• Thiết kế nhà ở bằng kim loại với Mặt đất chức năng
• Tích hợp chức năng PFC hoạt động
• Không tải / Tiêu thụ điện năng ở chế độ chờ <0,5W
• Xếp hạng IP67 / IP65 cho việc lắp đặt trong nhà hoặc ngoài trời
• Tùy chọn chức năng: điều chỉnh đầu ra thông qua chiết áp; 3 trong 1 làm mờ (dim-to-off); Hẹn giờ thông minh diming; DALI
• Tuổi thọ điển hình> 50000 giờ
Các Ứng Dụng:
• Đèn LED chiếu sáng đường phố
• Đèn LED chiếu sáng bến cảng
• Đèn LED chiếu sáng vịnh
• Đèn LED chiếu sáng nhà kính
• Đèn LED chiếu sáng
• Nhập “HL” để sử dụng ở vị trí nguy hiểm (Đã phân loại) Cấp I, Phân khu 2.
Mô Tả về sản phẩm
- Dòng ELG-75-C là trình điều khiển AC / DC 75W có điện áp không đổi ở chế độ kép và đầu ra dòng điện không đổi. ELG-75-C hoạt động từ 100 ~ 305VAC và cung cấp các mô hình có điện áp tỷ lệ khác nhau trong khoảng từ 350mA đến 1400mA. Nhờ hiệu suất cao lên đến 91%, với thiết kế không quạt, toàn bộ sê-ri có thể hoạt động trong nhiệt độ thùng -40 ~C ~ + 85⁰C trong điều kiện đối lưu không khí tự do. Thiết kế vỏ kim loại và cấp độ bảo vệ chống xâm nhập IP67 / 65 cho phép dòng sản phẩm này phù hợp với cả các ứng dụng trong nhà và ngoài trời. ELG-75-C được trang bị các tùy chọn chức năng khác nhau, chẳng hạn như phương pháp làm mờ, để mang lại sự linh hoạt trong thiết kế tối ưu cho hệ thống chiếu sáng LED

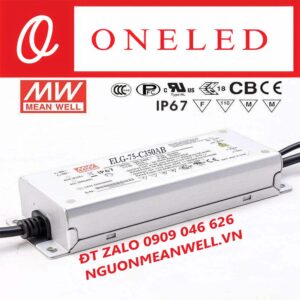

Hình ảnh Bộ Nguồn Meanwell ELG-75-C350AB
Thông số chi tiết về sản phẩm
| Model | ELG-75-C350 | ELG-75-C500 | ELG-75-C700 | ELG-75-C1050 | ELG-75-C1400 | |
| OUPUT | RATED CURRENT | 350mA | 500mA | 700mA | 1050mA | 1400mA |
| RATED POWER Note.5 | 200VAC ~ 305VAC | |||||
| 74.9W | 75W | 74.9W | 74.55W | 75.6W | ||
| 100VAC ~ 180VAC | ||||||
| 59.85W | 60W | 59.5W | 59.85W | 60.2W | ||
| CONSTANT CURRENT REGION Note.2 | 107 ~ 214V | 75 ~ 150V | 53 ~ 107V | 35 ~ 71V | 27 ~ 54V | |
| OPEN CIRCUIT VOLTAGE(max.) | 224V | 158V | 114V | 78V | 61V | |
| CURRENT ADJ. RANGE | Adjustable for A/AB-Type only (via built-in potentiometer) | |||||
| 175 ~ 350mA | 250 ~ 500mA | 350 ~ 700mA | 525 ~ 1050mA | 700 ~ 1400mA | ||
| CURRENT RIPPLE | 5.0% max. @rated current | |||||
| CURRENT TOLERANCE | ±5.0% | |||||
| SETUP TIME Note.4 | 500ms/115VAC,230VAC | |||||
| INPUT | VOLTAGE RANGE Note.3 | 100 ~ 305VAC 142 ~ 431VDC (Please refer to “STATIC CHARACTERISTIC” section) | ||||
| POWER FACTOR (Typ.) | PF≥0.97/115VAC, PF≥0.95/230VAC, PF≥0.92/277VAC at full load (Please refer to “POWER FACTOR (PF) CHARACTERISTIC” section) | |||||
| TOTAL HARMONIC DISTORTION | THD<20% (@load≥50%/115VAC,230VAC;load≥75%/277VAC)(Please refer to “TOTAL HARMONIC DISTORTION(THD)” section) | |||||
| EFFICIENCY (Typ.) | 91.00% | 91.00% | 90.00% | 90.00% | 90% | |
| AC CURRENT (Typ.) | 0.7A/115VAC 0.45/230VAC 0.38A/277VAC | |||||
| INRUSH CURRENT (Typ.) | COLD START 50A(twidth=350µs measured at 50% lpeak) at 230VAC; Per NEMA 410 | |||||
| MAX. No. of PSUs on 16A CIRCUIT BREAKER | 5 units (circuit breaker of type B) / 8 units (circuit breaker of type C) at 230VAC | |||||
| NO LOAD / STANDBY POWER CONSUMPTION | No load power consumption <0.5W for Blank / A / Dx/ D2-type Standby power consumption <0.5W for B / AB / DA-Type | |||||
Hình Ảnh về Bộ nguồn Meanwell ELG-75-C350AB
Hình ảnh Bộ Nguồn Meanwell ELG-75-C350AB
