Meanwell SE-1500-5 Power Supply
Tính Năng:
- ● Giới hạn dòng điện xung kích hoạt đầu vào AC
● Đầu vào AC 180 ~ 264VAC
● Bảo vệ: Ngắn mạch / Quá tải / Quá áp / Quá nhiệt
● Làm mát không khí cưỡng bức bằng quạt ổ bi DC tích hợp
● Mật độ công suất cao 7.8w / in³
● Có tín hiệu DC_OK bật lên
● Điều khiển BẬT-TẮT từ xa tích hợp sẵn
● Tích hợp chức năng cảm biến từ xa
● UL đã được phê duyệt
● Chi phí thấp
Thông số chi tiết về sản phẩm
| Model | SE-1500-5 | SE-1500-12 | SE-1500-15 | SE-1500-24 | SE-1500-27 | SE-1500-48 | |
| OUPUT | DC VOLTAGE | 5V | 9V | 12V | 15V | 24V | 36V |
| RATED CURRENT | 300A | 125A | 100A | 62.5A | 55.6A | 31.3A | |
| CURRENT RANGE | 0 ~ 300A | 0 ~ 125A | 0 ~ 100A | 0 ~ 62.5A | 0 ~ 55.6A | 0 ~ 31.3A | |
| RATED POWER | 1500W | 1500W | 1500W | 1500W | 1501.2W | 1502.4W | |
| RIPPLE & NOISE (max.) Note.2 | 150mVp-p | 200mVp-p | 150mVp-p | 150mVp-p | 150mVp-p | 150mVp-p | |
| VOLTAGE ADJ. RANGE | 3.3 ~ 5.5V | 10.8 ~ 13.5V | 13.5 ~ 16.5 | 21.6 ~ 26.4 | 25 ~ 30V | 43.2 ~ 56V | |
| VOLTAGE TOLERANCE Note.3 | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| LINE REGULATION | ±0.5% | ±0.5% | ±0.3% | ±0.3% | ±0.2% | ±0.5% | |
| LOAD REGULATION | ±2.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| SETUP, RISE TIME | 1500ms, 12ms/230VAC at full load | ||||||
| HOLD UP TIME (Typ.) | 26ms/230VAC at full load | ||||||
| INPUT | VOLTAGE RANGE | 180 ~ 264VAC 254 ~ 370VDC | |||||
| FREQUENCY RANGE | 47 ~ 63Hz | ||||||
| EFFICIENCY (Typ.) | 81% | 85% | 85% | 87% | 88% | 89% | |
| AC CURRENT (Typ.) | 17.5A/ 230VAC | ||||||
| INRUSH CURRENT (Typ.) | 60A/ 230VAC | ||||||
| LEAKAGE CURRENT | <3.5mA / 240VAC | ||||||
| PROTECTION | OVER LOAD | 105 ~ 150% rated output power | |||||
| Protection type : Shut down O/P voltage, re-power on to recover | |||||||
| OVER VOLTAGE | 5.75 ~ 6.75V | 13.8 ~ 16.2V | 18 ~ 21V | 27.6 ~ 32.4V | 31 ~ 35V | 57.6 ~ 67.2V | |
| Protection type : Shut down O/P voltage, re-power on to recover | |||||||
| OVER TEMPERATURE | 95⁰C±5⁰C(5V);85⁰C ±5⁰C(12V,15V);80⁰C±5⁰C(24V);75⁰C±5⁰C(27V,48V) (TSW1) Detect on heatsink of o/p diode | ||||||
| Protection type : Shut down O/P voltage, recovers automatically after temperature goes down | |||||||
| FUNCTION | DC_OK SIGNAL | PSU turn on: 3.3V ~ 5.6V PSU turn off:0 ~ 1V | |||||
| REMOTE CONTROL | RC+/RC-: 0 ~ 8V power on; 4 ~ 10V power off | ||||||
| ENVIRONMENT | WORKING TEMP. | 20 ~ +70⁰C (Refer to “Derating curve”) | |||||
| WORKING HUMIDITY | 20 ~ 90% RH non- condensing | ||||||
| STORAGE TEMP., HUMIDITY | 40 ~ +85⁰C, 10 ~ 95% RH | ||||||
| TEMP. COEFFICIENT | ±0.05%/⁰C (0 ~ 50⁰C) | ||||||
| VIBRATION | 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes | ||||||

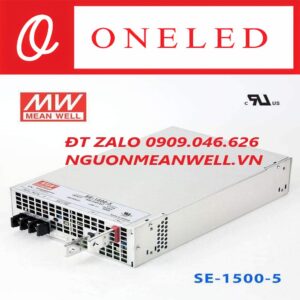

Hình Ảnh về Bộ nguồn Meanwell SE-1500-5
Hình ảnh Bộ Nguồn Meanwell SE-1500-5
