Meanwell S-50-12 Power Supply
Tính Năng:
- Đầu vào AC đa năng / Toàn dải
- Bảo vệ: Ngắn mạch / Quá tải / Quá áp
- Làm mát bằng đối lưu không khí tự do
- Kiểm tra ghi trong toàn bộ tải 100%
Thông số chi tiết về sản phẩm
| Model | NES-50-5 | NES-50-12 | NES-50-15 | NES-50-24 | NES-50-48 | |
| OUPUT | DC VOLTAGE | 5V | 12V | 15V | 24V | 48V |
| RATED CURRENT | 10A | 4.2A | 3.4A | 2.2A | 1.1A | |
| CURRENT RANGE | 0 ~ 10A | 0 ~ 4.2A | 0 ~ 3.4A | 0 ~ 2.2A | 0 ~ 1.1A | |
| RATED POWER | 50W | 50.4W | 51W | 52.8W | 52.8W | |
| RIPPLE & NOISE (max.) Note.2 | 80mVp-p | 120mVp-p | 150mVp-p | 200mVp-p | 240mVp-p | |
| VOLTAGE ADJ. RANGE | 4.75 ~ 5.5V | 10.8 ~ 13.2V | 13.5 ~ 16.5V | 21.6 ~ 26.4V | 43.2 ~ 52.8V | |
| VOLTAGE TOLERANCE Note.3 | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| LINE REGULATION Note.4 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| LOAD REGULATION Note.5 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| SETUP, RISE TIME | 500ms, 30ms/230VAC 1200ms,30ms/115VAC at full load | |||||
| HOLD UP TIME (Typ.) | 50ms/230VAC 10ms/115VAC at full load | |||||
| INPUT | VOLTAGE RANGE | 85 ~ 264VAC 120 ~ 370VDC | ||||
| FREQUENCY RANGE | 47 ~ 63Hz | |||||
| EFFICIENCY (Typ.) | 79% | 82% | 83% | 86% | 87% | |
| AC CURRENT (Typ.) | 1.1A/115VAC 0.65A/230VAC | |||||
| INRUSH CURRENT (Typ.) | COLD START 45A | |||||
| LEAKAGE CURRENT | <2mA / 240VAC | |||||
| PROTECTION | OVER LOAD | 110 ~ 150% rated output power | ||||
| Protection type : Hiccup mode, recovers automatically after fault condition is removed | ||||||
| OVER VOLTAGE | 5.75 ~ 6.75V | 13.8 ~ 16.2V | 17.25 ~ 20.25V | 27.6 ~ 32.4V | 55.2 ~ 64.8V | |
| Protection type : Shut down o/p voltage, re-power on to recover | ||||||
| ENVIRONMENT | WORKING TEMP. | 20 ~ +60⁰C (Refer to “Derating curve”) | ||||
| WORKING HUMIDITY | 20 ~ 90% RH non- condensing | |||||
| STORAGE TEMP., HUMIDITY | 40 ~ +85⁰C, 10 ~ 95% RH | |||||
| TEMP. COEFFICIENT | ±0.03%/⁰C (0 ~ 45⁰C) | |||||
| VIBRATION | 10 ~ 500Hz, 2G 10min./1cycle,period for 60min. each along X, Y, Z axes | |||||
| SAFETY & EMC(Note 9) | SAFETY STANDARDS | UL60950-1, CB(IEC60950-1)Approved | ||||
| WITHSTAND VOLTAGE | I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC | |||||
| ISOLATION RESISTANCE | I/P-O/P, I/P-FG, OP-FG:100M Ohms / 500VDC | |||||
| EMI CONDUCTION & RADIATION | Compliance to EN55022 (CISPR22) Class B | |||||
| HARMONIC CURRENT | Compliance to EN61000-3-2,-3 | |||||
| EMS IMMUNITY | Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-1, light industry level, criteria A | |||||
| OTHERS | MTBF | 374.2Khrs min. MIL-HDBK-217F(25⁰C) | ||||
| DIMENSION | 129*98*38mm (L*W*H) | |||||
| PACKING | 0.41Kg; 45pcs/19.5Kg/1.24CUFT | |||||

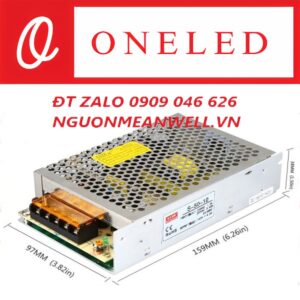

Hình Ảnh về Bộ nguồn Meanwell S-50-12
Hình ảnh Bộ Nguồn Meanwell S-50-12
