Meanwell RS-150-3.3 Power Supply
Tính Năng:
- Chỉ báo LED để bật nguồn
- Bảo vệ: Ngắn mạch / Quá tải / Quá điện áp
- Làm mát bằng đối lưu không khí tự do
- Kiểm tra ghi trong toàn bộ tải 100%
- Tất cả đều sử dụng tụ điện tuổi thọ cao 105⁰C
- Chịu được đầu vào đột biến 300VAC trong 5 giây
- Nhiệt độ hoạt động cao lên đến 70⁰C
- Chịu được thử nghiệm rung 5G
- Hiệu quả cao, tuổi thọ cao và độ tin cậy cao
Thông số chi tiết về sản phẩm
| Model | RS-150-3.3 | RS-150-5 | RS-150-12 | RS-150-15 | RS-150-24 | RS-150-48 | |
| OUPUT | DC VOLTAGE | 3.3V | 5V | 12V | 15V | 24V | 48V |
| RATED CURRENT | 30A | 26A | 12.5A | 10A | 6.5A | 3.3A | |
| CURRENT RANGE | 0 ~ 30A | 0 ~ 26A | 0 ~ 12.5A | 0 ~ 10A | 0 ~ 6.5A | 0 ~ 3.3A | |
| RATED POWER | 99W | 130W | 150W | 150W | 156W | 158.4W | |
| RIPPLE & NOISE (max.) Note.2 | 80mVp-p | 80mVp-p | 120mVp-p | 120mVp-p | 120mVp-p | 200mVp-p | |
| VOLTAGE ADJ. RANGE | 3.2 ~ 3.5V | 4.75 ~ 5.5V | 11.4 ~ 13.2V | 14.25 ~ 16.5V | 22.8 ~ 26.4V | 45.6 ~ 52.8V | |
| VOLTAGE TOLERANCE Note.3 | ±3.0% | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| LINE REGULATION Note.4 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| LOAD REGULATION Note.5 | ±2.0% | ±1.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| SETUP, RISE TIME | 800ms, 20ms/230VAC 1200ms,30ms/115VAC at full load | ||||||
| HOLD UP TIME (Typ.) | 28ms/230VAC 20ms/115VAC at full load | ||||||
| INPUT | VOLTAGE RANGE | 88 ~ 132VAC / 176 ~ 264VAC selected by switch 248 ~ 373VDC (Withstand 300VAC surge for 5sec. Without damage) | |||||
| FREQUENCY RANGE | 47 ~ 63Hz | ||||||
| EFFICIENCY (Typ.) | 74.00% | 78.00% | 83.00% | 84.00% | 86% | 86% | |
| AC CURRENT (Typ.) | 3A/115VAC 2A/230VAC | ||||||
| INRUSH CURRENT (Typ.) | COLD START 40A/230VAC | ||||||
| LEAKAGE CURRENT | <2mA / 240VAC | ||||||
| PROTECTION | OVER LOAD Note.8 | 110 ~ 150% rated output power | |||||
| Protection type: Hiccup mode, recovers automatically after fault condition is removed | |||||||
| OVER VOLTAGE | 3.8 ~ 4.45V | 5.75 ~ 6.75V | 13.8 ~ 16.2V | 17.25 ~ 20.25V | 27.6 ~ 32.4V | 55.2 ~ 64.8V | |
| Protection type: Hiccup mode, recovers automatically after fault condition is removed | |||||||
| ENVIRONMENT | WORKING TEMP. | 25 ~ +70⁰C (Refer to “Derating curve”) | |||||
| WORKING HUMIDITY | 20 ~ 90% RH non- condensing | ||||||
| STORAGE TEMP., HUMIDITY | 40 ~ +85⁰C, 10 ~ 95% RH | ||||||
| TEMP. COEFFICIENT | ±0.03%/⁰C (0 ~ 50⁰C) | ||||||
| VIBRATION | 10 ~ 500Hz, 5G 10min./1cycle,period for 60min. each along X, Y, Z axes | ||||||

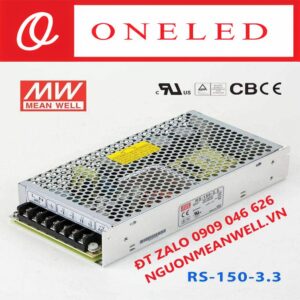

Hình Ảnh về Bộ nguồn Meanwell RS-150-3.3
Hình ảnh Bộ Nguồn Meanwell RS-150-3.3
