Meanwell PSD-45C-24 Power Supply
Tính Năng:
• Dải đầu vào rộng 2: 1
• Bảo vệ: Ngắn mạch / Quá tải / Quá áp / Đảo cực
• Làm mát bằng đối lưu không khí tự do
• Bộ lọc EMI tích hợp, tiếng ồn gợn sóng thấp
• 100% kiểm tra ghi đầy tải
• Tần số chuyển mạch cố định ở 96KHz
• Giá thấp
• Độ tin cậy cao
Thông số chi tiết về sản phẩm
| Model | PSD-45A-05 | PSD-45B-05 | PSD-45C-05 | PSD-45A-12 | PSD-45B-12 | PSD-45C-12 | PSD-45A-24 | PSD-45B-24 | PSD-45C-24 | |
| OUPUT | DC VOLTAGE | 5V | 5V | 5V | 12V | 12V | 12V | 24V | 24V | 24V |
| RATED CURRENT | 6A | 9A | 9A | 2.5A | 3.75A | 3.75A | 1.25A | 1.875A | 1.875A | |
| CURRENT RANGE | 0 ~ 5A | 0 ~ 9A | 0 ~ 9A | 0 ~ 2.5A | 0 ~ 3.75A | 0 ~ 3.75A | 0 ~ 1.25A | 0 ~ 1.875A | 0 ~ 1.875A | |
| RATED POWER | 30W | 45W | 45W | 30W | 45W | 45W | 30W | 45W | 45W | |
| RIPPLE & NOISE (max.) Note.2 | 100mVp-p | 120mVp-p | 150mVp-p | |||||||
| VOLTAGE ADJ. RANGE | 4.5 ~ 5.5V | 10.8 ~ 13.2V | 21.6 ~ 26.4V | |||||||
| VOLTAGE TOLERANCE Note.3 | ±2.0% | ±2.0% | ±2.0% | |||||||
| LINE REGULATION | ±1.0% | ±1.0% | ±0.5% | |||||||
| LOAD REGULATION | ±1.0% | ±1.0% | ±0.5% | |||||||
| SETUP, RISE HOLD UP TIME | 1000ms, 50ms,—-/12VDC/24VDC at full load; 1500ms, 50ms, —-48VDC at full load | |||||||||
| INPUT | VOLTAGE RANGE | A: 9 ~ 18VDC (12VDC) B:18 ~ 36VDC (24VDC) C:36~72VDC (48VDC) | ||||||||
| EFFICIENCY (Typ.) | 74.00% | 77% | 80.00% | 78% | 82.00% | 83% | 79% | 85% | 86% | |
| DC CURRENT (Typ.) | 3.5A/12VDC 2.5A/24VDC 1.2A/48VDC | |||||||||
| PROTECTION | OVER LOAD | 105 ~ 160% rated output power | ||||||||
| Protection type : shut down, re-power on after fault condition is removed | ||||||||||
| OVER VOLTAGE | 5.75 ~ 6.75V/10%load | 13.8 ~ 16.2V/10%load | 27.6 ~ 32.4V/10%load | |||||||
| Protection type : Hiccup mode, recovers automatically after fault condition is removed | ||||||||||
| ENVIRONMENT | WORKING TEMP. | 10 ~ +60⁰C (Refer to “Derating curve”) | ||||||||
| WORKING HUMIDITY | 20 ~ 95% RH non- condensing | |||||||||
| STORAGE TEMP., HUMIDITY | 20 ~ +85⁰C, 10 ~ 95% RH | |||||||||
| TEMP. COEFFICIENT | ±0.03%/⁰C (0 ~ 50⁰C) | |||||||||
| VIBRATION | 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes | |||||||||

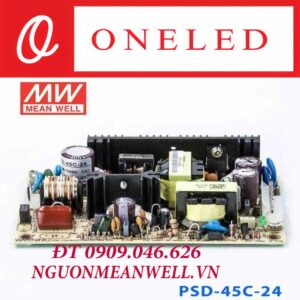

Hình Ảnh về Bộ nguồn Meanwell PSD-45C-24
Hình ảnh Bộ Nguồn Meanwell PSD-45C-24
