Meanwell SD-50B-24 Power Supply
Tính Năng:
• Dải đầu vào rộng 2: 1
• Bảo vệ: Ngắn mạch / Quá tải / Quá áp
• 1500VAC I / O cách ly
• Bộ lọc EMI tích hợp, tiếng ồn gợn sóng thấp
• 100% kiểm tra ghi đầy tải
• Cố định tần số chuyển mạch ở 83KHz
• Giá thấp
• Độ tin cậy cao
Thông số chi tiết về sản phẩm
| Model | SD-50A-05 | SD-50B-05 | SD-50C-05 | SD-50A-12 | SD-50B-12 | SD-50C-12 | SD-50A-24 | SD-50B-24 | SD-50C-24 | |
| OUPUT | DC VOLTAGE | 5V | 12V | 24V | ||||||
| RATED CURRENT | 10A | 4.2A | 2.1A | |||||||
| CURRENT RANGE | 0 ~ 10A | 0 ~ 4.2A | 0 ~ 2.1A | |||||||
| RATED POWER | 50W | 50.4W | 50.4W | |||||||
| RIPPLE & NOISE (max.) Note.2 | 100mVp-p | 120mVp-p | 150mVp-p | |||||||
| VOLTAGE ADJ.RANGE | 4.5~5.5VDC | 11~16VDC | 23~30VDC | |||||||
| VOLTAGE TOLERANCE Note.3 | ±2.0% | ±1.0% | ±1.0% | |||||||
| LINE REGULATION | ±0.5% | ±0.3% | ±0.2% | |||||||
| LOAD REGULATION | ±0.5% | ±0.3% | ±0.2% | |||||||
| SETUP, RISE HOLD UP TIME | 2.5s, 50ms,—- at full load | |||||||||
| INPUT | VOLTAGE RANGE | A: 9.2 ~ 18VDC B:18 ~ 36VDC C:36~72VDC | ||||||||
| EFFICIENCY (Typ.) | 70.00% | 73% | 76.00% | 72% | 75.00% | 78% | 74% | 80% | 83% | |
| DC CURRENT (Typ.) | 3.2A/12V | 1.6A/24V | 0.8A/48V | 3.2A/12V | 1.6A/24V | 0.8A/48V | 3.2A/12V | 1.6A/24V | 0.8A/48V | |
| PROTECTION | OVER LOAD | 105 ~ 150% rated output power | ||||||||
| Protection type : Hiccup mode, recovers automatically after fault condition is removed | ||||||||||
| OVER VOLTAGE | 5.75 ~ 6.75V/10% load | 16.8 ~ 20V/10% load | 31.5 ~ 37.5V/10% load | |||||||
| Protection type : Hiccup mode, recovers automatically after fault condition is removed | ||||||||||
| ENVIRONMENT | WORKING TEMP. | 10 ~ +60⁰C (Refer to “Derating curve”) | ||||||||
| WORKING HUMIDITY | 20 ~ 90% RH non- condensing | |||||||||
| STORAGE TEMP., HUMIDITY | 20 ~ +85⁰C, 10 ~ 95% RH | |||||||||
| TEMP. COEFFICIENT | ±0.03%/⁰C (0 ~ 50⁰C) | |||||||||
| VIBRATION | 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes | |||||||||
| SAFETY & EMC (Note.4) | SAFETY STANDARDS | Design refer to LVD | ||||||||
| WITHSTAND VOLTAGE | I/P-O/P:1.5KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||||||||
| ISOLATION RESISTANCE | I/P-O/P,I/P-FG,O/P-FG:100M Ohms / 500VDC / 25⁰C / 70% RH | |||||||||
| EMI CONDUCTION&RADIATION | Compliance to EN55032(CISPR32) Class B | |||||||||
| EMS IMMUNITY | Compliance to EN61000-4-2,3,4,6,8 EN55024,light industry level, criteria A | |||||||||
| OTHERS | MTBF | 374.3K hrs min.(SD-50A) 365.9K hrs min. (SD-50B) 377.5K hrs min. (SD-50C) MIL-HDBK-217F(25⁰C) | ||||||||
| DIMENSION | 99*93*36mm (L*W*H) | |||||||||
| PACKING | 0.38Kg; 45pcs/17.8Kg/0.9CUFT | |||||||||

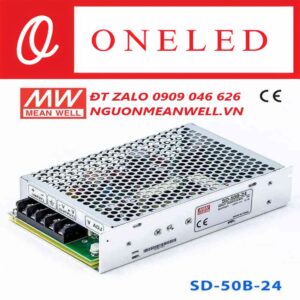

Hình Ảnh về Bộ nguồn Meanwell SD-50B-24
Hình ảnh Bộ Nguồn Meanwell SD-50B-24
