Meanwell RSD-500D-24 Power Supply
Tính Năng:
• Tuân thủ tiêu chuẩn đường sắt EN50155 và EN45545-2
• Cấu hình thấp 1U 41mm
• Dải đầu vào rộng 2: 1
• Thiết kế không quạt, được bao bọc một nửa, làm mát bằng đối lưu không khí tự do
• Nhiệt độ hoạt động rộng 40 ~ + 80⁰C
• Có thể điều chỉnh đầu ra DC
• Bảo vệ: Ngắn mạch / Quá tải / Quá áp / Phân cực ngược đầu vào
• Cách ly I / O 4KVDC (cách ly tăng cường)
• Kinh độ hoạt động lên đến 5000 mét (Lưu ý 5)
• Chỉ báo LED để bật nguồn
Các Ứng Dụng:
• Hệ thống xe buýt, xe điện, tàu điện ngầm hoặc đường sắt
• Thiết bị chế tạo bán dẫn
• Tự động hóa nhà máy
• Cơ điện
• Mạng không dây
• Hệ thống viễn thông hoặc datacom
• Môi trường khắc nghiệt có độ rung cao, nhiều bụi, nhiệt độ cực thấp hoặc nhiệt độ cao
Mô Tả về sản phẩm
- RSD-500 là bộ chuyển đổi đường sắt DC-DC loại 500W kèm theo đáng tin cậy. Dòng sản phẩm này tuân thủ tiêu chuẩn đường sắt EN50155 / IEC60571, tạo thành ba loại mô hình với dải đầu vào rộng 2: 1 nhưng khác nhau 16,8 ~ 33,6V / 33,6 ~ 67,2V / 67,2 ~ 154V, thích hợp cho đường sắt và tất cả các loại hệ thống giao thông khai thác Điện áp đầu vào tiêu chuẩn thường được sử dụng như 24V, 36V, 48V, 72V, 96V và 110V. Nhiều điện áp đầu ra khác nhau, 12V, 24V và 48V có sẵn để lựa chọn.
- Dòng sản phẩm này có khả năng làm việc dưới 40 ~ + 80⁰C, độ gợn sóng và tiếng ồn thấp, đặc tính EMC tối cao, 4KVDC I / P-OP, cấu hình bao vây thấp 41mm và nội thất bằng silicone bán trong chậu. Nó không chỉ phù hợp tốt với các hệ thống trong xe hơi hoặc các cơ sở bằng đường ray cho đường sắt, xe điện và xe buýt mà còn có thể được sử dụng trong môi trường khắc nghiệt với độ rung cao, bụi cao, nhiệt độ cực thấp hoặc cao, v.v.
Thông số chi tiết về sản phẩm
Model | RSD-500B-12 | RSD-500B-24 | RSD-500B-48 | RSD-500C-12 | RSD-500C-24 | RSD-500C-48 | RSD-500D-12 | RSD-500D-24 | RSD-500D-48 | |
OUTPUT | DC VOLTAGE | 12V | 24V | 48V | 12V | 24V | 48V | 12V | 24V | 48V |
RATED CURRENT | 35A | 17.5A | 8.8A | 35A | 17.5A | 8.8A | 35A | 17.5A | 8.8A | |
CURRENT RANGE | 0 ~ 35A | 0 ~ 17.5A | 0 ~ 8.8A | 0 ~ 35A | 0 ~ 17.5A | 0 ~ 8.8A | 0 ~ 35A | 0 ~ 17.5A | 0 ~ 8.8A | |
RATED POWER | 420W | 420W | 422.4W | 420W | 420W | 422.4W | 420W | 420W | 422.4W | |
RIPPLE & NOISE (max.) Note.2 | 100mVp-p | 120mVp-p | 150mVp-p | 100mVp-p | 120mVp-p | 150mVp-p | 100mVp-p | 120mVp-p | 150mVp-p | |
VOLTAGE TOLERANCE Note.3 | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
LINE REGULATION Note.4 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
LOAD REGULATION Note.5 | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
SETUP, RISE TIME | 500ms, 60ms at full load | |||||||||
HOLD UP TIME (Typ.) | Please refer to page 4 Hold up Time (Load de-rating curve) | |||||||||
INPUT | VOLTAGE RANGE CONTINUOUS 1 SEC. | 16.8 ~ 31.2VDC | 33.6 ~ 62.4VDC | 67.2 ~ 143VDC | ||||||
14.4 ~ 33.6VDC | 28.8 ~ 67.2VDC | 57.6 ~ 154VDC | ||||||||
EFFICIENCY (Typ.) | 92.00% | 92.00% | 92.00% | 93.00% | 93% | 93% | 93% | 93% | 93% | |
DC CURRENT (Typ.) | 21.5A @24Vdc | 11A @48Vdc | 5A @110Vdc | |||||||
INRUSH CURRENT (Typ.) | 30A | |||||||||
INTERUPTION OF VOLTAGE SUPPLY | EN50155:2007-B/C/D type comply with S1 level(3ms) @full load; B/C type comply with S2 level (10ms) @70% load; D-type comply with S2 level(10ms) @full load |

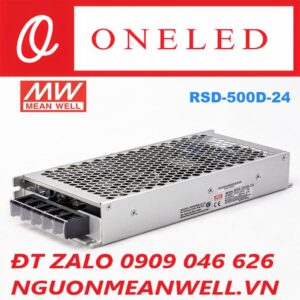

Hình Ảnh về Bộ nguồn Meanwell RSD-500D-24
