Meanwell HBG-160P-36B Power Supply
Bộ nguồn Meanwell HBG-160P-36B
Tính Năng:
• Điện áp không đổi + đầu ra chế độ dòng điện không đổi
• Thiết kế kiểu PCB hình tròn
• Tích hợp chức năng PFC hoạt động
• Tùy chọn chức năng: điều chỉnh đầu ra thông qua chiết áp; Mờ 3 trong 1; DALI
• Tuổi thọ điển hình> 50000 giờ
Các Ứng Dụng:
• Đèn LED chiếu sáng vịnh
• Đèn LED chiếu sáng
• Đèn LED chiếu sáng tại chỗ
• Đèn LED chiếu sáng khai thác
• Đèn LED chiếu sáng sân khấu
Mô Tả về sản phẩm
- Dòng HBG-160-P là trình điều khiển LED loại AC / DC 160W có thiết kế hình tròn, hoạt động từ 90 ~ 295VAC và cung cấp các kiểu đầu ra dòng điện không đổi với điện áp danh định khác nhau từ 36V đến 60V. Nhờ hiệu suất cao lên đến 93,5%, với thiết kế không quạt, toàn bộ sê-ri có thể hoạt động ở nhiệt độ -40⁰C ~ + 45⁰C trong trường hợp đối lưu không khí tự do. HBG-160P được trang bị các tùy chọn chức năng khác nhau, chẳng hạn như phương pháp làm mờ, để mang lại sự linh hoạt trong thiết kế tối ưu cho hệ thống chiếu sáng LED.
Thông số chi tiết về sản phẩm
| Model | HBG-160P-36A | HBG-160P-48A | HBG-160P-60A | |
| OUPUT | DC VOLTAGE | 36V | 48V | 60V |
| CONSTANT CURRENT REGION | 21.6 ~ 36V | 28.8 ~ 48V | 36 ~ 60V | |
| RATED CURRENT | 4.4A | 3.3A | 2.6A | |
| RATED POWER | 158.4W | 158.4W | 156W | |
| RIPPLE & NOISE(max.) | 300mVp-p | 300mVp-p | 300mVp-p | |
| CURRENT ADJ. RANGE | Adjustable for A-type only (via built-in potentiometer) | |||
| 2.6 ~ 4.4A | 1.98 ~ 3.3A | 1.6 ~ 2.6A | ||
| VOLTAGE TOLERANCE Note.4 | ±2.0% | |||
| LINE REGULATION | ±0.5% | |||
| LOAD REGULATION | ±1.0% | |||
| SETUP, RISE TIME | 2500ms, 200ms / 115VAC 500ms, 200ms / 230VAC | |||
| HOLD UP TIME (Typ.) | 12ms/115VAC,230VAC | |||
| INPUT | VOLTAGE RANGE Note.5 | 90 ~ 295VAC 127 ~ 417VDC (Please refer to “STATIC CHARACTERISTIC” section) | ||
| FREQUENCY RANGE | 47 ~ 63Hz | |||
| POWER FACTOR (Typ.) | PF>0.98/115VAC, PF>0.95/230VAC, PF>0.92/277VAC @ full load (Please refer to “Power Factor Characteristic” section) | |||
| TOTAL HARMONIC DISTORTION | THD<20% (@ load≥60% at 115VAC/230VAC; @ load≥75% /277VAC ) (Please refer to “TOTAL HARMONIC DISTORTION (THD)” section) | |||
| EFFICIENCY (Typ.) | 92% | 93% | 93.50% | |
| AC CURRENT (Typ.) | 1.7A/ 115VAC 0.78A/ 230VAC 0.7A/ 277VAC | |||
| INRUSH CURRENT (Typ.) | COLD START 65A(tiwdth=550µs measured at 50% lpeak) at 230VAC; Per NEMA 410 | |||
| MAX. No. of PSUs on 16A CIRCUIT BREAKER | 4 units (circuit breaker of type B) / 7 units (circuit breaker of type C) at 230VAC | |||

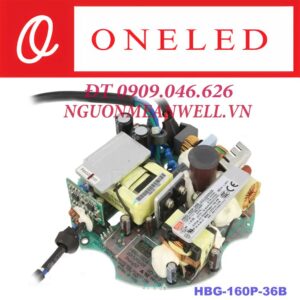

Hình Ảnh về Bộ nguồn Meanwell HBG-160P-36B
Hình ảnh Bộ Nguồn Meanwell HBG-160P-36B
