Meanwell RSD-150D-24 Power Supply
Tính Năng:
• Tuân thủ tiêu chuẩn đường sắt EN50155 và EN45545-2
• Dải đầu vào rộng 2: 1
• Bảo vệ: Ngắn mạch / Quá tải / Quá áp / Phân cực ngược đầu vào
• 4000VDC I / O cách ly
• Làm mát bằng đối lưu không khí tự do
• Một nửa được đóng gói
• Tích hợp mạch giới hạn dòng điện không đổi
• 1U cấu hình thấp 36mm
• Tất cả đều sử dụng capaticors điện phân tuổi thọ cao 105⁰C
• Chỉ báo LED để bật nguồn
• 100% kiểm tra ghi đầy tải
Thông số chi tiết về sản phẩm
| Model | RSD-150B-5 | RSD-150B-12 | RSD-150B-24 | RSD-150C-5 | RSD-150C-12 | RSD-150C-24 | RSD-150D-5 | RSD-150D-12 | RSD-150D-24 | |
| OUTPUT | DC VOLTAGE | 5V | 12V | 24V | 5V | 12V | 24V | 5V | 12V | 24V |
| RATED CURRENT | 30A | 12.5A | 6.3A | 30A | 12.5A | 6.3A | 30A | 12.5A | 6.3A | |
| CURRENT RANGE | 0 ~ 30A | 0 ~ 12.5A | 0 ~ 6.3A | 0 ~ 30A | 0 ~ 12.5A | 0 ~ 6.3A | 0 ~ 30A | 0 ~ 12.5A | 0 ~ 6.3A | |
| RATED POWER | 150W | 150W | 151.2W | 150W | 150W | 151.2W | 150W | 150W | 151.2W | |
| RIPPLE & NOISE (max.) Note.2 | 100mVp-p | 120mVp-p | 150mVp-p | 100mVp-p | 120mVp-p | 150mVp-p | 100mVp-p | 120mVp-p | 150mVp-p | |
| VOLTAGE TOLERANCE Note.3 | ±2.0% | ±2.0% | ±2.0% | ±2.0% | ±2.0% | ±2.0% | ±2.0% | ±2.0% | ±2.0% | |
| LINE REGULATION Note.4 | ±0.5% | ±0.3% | ±0.2% | ±0.5% | ±0.3% | ±0.2% | ±0.5% | ±0.3% | ±0.2% | |
| LOAD REGULATION Note.5 | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| SETUP, RISE TIME | 800ms, 50ms at full load | |||||||||
| HOLD UP TIME (Typ.) | Please refer to page 5 Hold up Time (Load de-rating curve) | |||||||||
| INPUT | VOLTAGE RANGE CONTINUOUS 1 SEC. | 16.8 ~ 31.2VDC | 33.6 ~ 62.4VDC | 67.2 ~ 143VDC | ||||||
| 14.4 ~ 33.6VDC | 28.8 ~ 67.2VDC | 57.6 ~ 154VDC | ||||||||
| EFFICIENCY (Typ.) | 89.00% | 90.00% | 90.00% | 90.00% | 92% | 91% | 90% | 92% | 91% | |
| DC CURRENT (Typ.) | 7.3A/24V | 7.3A/24V | 7.3A/24V | 3.6A/48V | 3.6A/48V | 3.6A/48V | 1.5A/110V | 1.5A/110V | 1.5A/110V | |
| INRUSH CURRENT (Typ.) | 45A/24VDC | 45A/48VDC | 45A/110VDC | |||||||
| INTERUPTION OF VOLTAGE SUPPLY | EN50155:2007-G type comply with S1 level @full load,comply with S2 level @70% load(except RSD-150B-5@60% load) ; D-type comply with S2 level @full load | |||||||||
| EN50155:2017-Comply with S1 level | ||||||||||
| PROTECTION | OVER LOAD | 105 ~ 135% rated output power | ||||||||
| Protection type : Constant current limiting, recovers automatically after fault condition is removed | ||||||||||
| OVER VOLTAGE | 5.75 ~ 7V | 13.8 ~ 16.2V | 27.6 ~ 32.4V | 5.75 ~ 7V | 13.8 ~ 16.2V | 27.6 ~ 32.4V | 5.75 ~ 7V | 13.8 ~ 16.2V | 27.6 ~ 32.4V | |
| Protection type : Shut down o/p voltage, re-power on to recover | ||||||||||

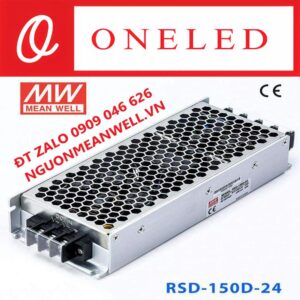

Hình Ảnh về Bộ nguồn Meanwell RSD-150D-24
Hình ảnh Bộ Nguồn Meanwell RSD-150D-24
