Meanwell DRT-480-48 Power Supply
Tính Năng:
• Đầu vào dải rộng AC 340 ~ 550V ba pha
• Hiệu suất cao 89% và tản nhiệt thấp
• Bảo vệ: Ngắn mạch / Quá tải / Quá điện áp / Quá nhiệt độ
• Làm mát bằng đối lưu không khí tự do
• Tích hợp mạch giới hạn dòng điện không đổi
• Có thể được lắp đặt trên DIN rail TS-35 / 7.5 hoặc 15
• UL 508 (thiết bị điều khiển công nghiệp) đã được phê duyệt
• Mức miễn nhiễm công nghiệp EN61000-6-2 (EN50082-2)
• 100% kiểm tra ghi đầy tải
Thông số chi tiết về sản phẩm
| Model | DRT-480-24 | DRT-480-48 | |
| OUPUT | DC VOLTAGE | 24V | 48V |
| RATED CURRENT | 20A | 10A | |
| CURRENT RANGE | 0 ~ 20A | 0 ~ 10A | |
| RATED POWER | 480W | 480W | |
| RIPPLE & NOISE (max.) Note.2 | 80mVp-p | 80mVp-p | |
| VOLTAGE ADJ. RANGE | 24 ~ 28V | 48 ~ 55V | |
| VOLTAGE TOLERANCE Note.3 | ±1.0% | ±1.0% | |
| LINE REGULATION | ±0.5% | ±0.5% | |
| LOAD REGULATION | ±0.5% | ±0.5% | |
| SETUP, RISE TIME | 1200ms, 40ms/400VAC 800ms, 40ms/500VAC at full load | ||
| HOLD UP TIME(Typ.) | 16ms/400VAC 35ms/500VAC at full load | ||
| INPUT | VOLTAGE RANGE Note.5 | Three-Phase 340 ~ 550VAC (Dual phase operation possible) 480 ~ 780VDC | |
| FREQUENCY RANGE | 47 ~ 63Hz | ||
| EFFICIENCY (Typ.) | 89% | 90% | |
| AC CURRENT (Typ.) | 1.7A/400VAC 1.3A/500VAC | ||
| INRUSH CURRENT (Typ.) | COLDS TART 50A | ||
| LEAKAGE CURRENT | <3.5mA / 530VAC | ||
| PROTECTION | OVER LOAD | 105 ~ 150% rated output power | |
| Protection type : Constant current limiting, recovers automatically after fault conditions is removed | |||
| OVER VOLTAGE | 30 ~ 36V | 59 ~ 66V | |
| Protection type : Shut down O/P voltage, re-power on to recover | |||
| OVER TEMPERATURE | 110⁰C±5⁰C (TSW) detect on heatsink of power switch | ||
| Protection type : Shut down O/P voltage, recovers automatically after temperature goes down | |||
| ENVIRONMENT | WORKING TEMP. | 20 ~ +70⁰C (Refer to “Derating curve”) | |
| WORKING HUMIDITY | 20 ~ 90% RH non- condensing | ||
| STORAGE TEMP., HUMIDITY | 40 ~ +85⁰C, 10 ~ 95% RH | ||
| TEMP. COEFFICIENT | ±0.03%/⁰C (0 ~ 50⁰C) | ||
| VIBRATION | 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes; Mounting: Compliance to IEC60068-2-6 | ||
| SAFETY & EMC (Note4) | SAFETY STANDARDS | UL508, UL60950-1, TUV EN60950-1, EAC TP TC 004 approved | |
| WITHSTAND VOLTAGE | I/P-O/P:3KVAC I/P-FG:2.0KVAC O/P-FG:0.5KVAC | ||
| ISOLATION RESISTANCE | I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25⁰C /70% RH | ||
| EMC EMISSION | Compliance to EN55011 (CISPR11), EN55032 (CISPR32), EN61204-3 Class B, EAC TP TC 020 | ||
| EMC IMMUNITY | Compliance to EN61000-4-2,3,4,5,6,8,11,EN612404-3, EN61000-6-2(EN50082-2), heavy industry level, criteria A, EAC TP TC 020 | ||
| OTHERS | MTBF | 91.1K hrs min. MIL-HDBK-217F(25⁰C) | |
| DIMENSION | 227*125.2*100mm (W*H*D) | ||
| PACKING | 2.5Kg; 6pcs/16Kg/1.75CUFT | ||

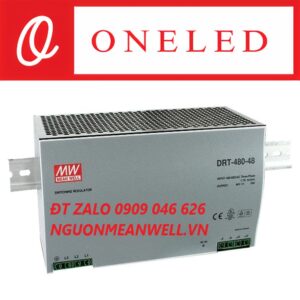

Hình Ảnh về Bộ nguồn Meanwell DRT-480-48
Hình ảnh Bộ Nguồn Meanwell DRT-480-48
