Meanwell TDR-480-24 Power Supply
Tính Năng:
• Đầu vào dải rộng ba pha 340 ~ 550VAC (Có thể hoạt động pha kép)
• Chiều rộng chỉ 85,5mm
• Tích hợp chức năng PFC tích cực tuân thủ EN61000-3-2
• Hiệu suất cao 93% và tiêu hao điện năng thấp
• Bảo vệ: Ngắn mạch / Quá tải / Quá điện áp / Quá nhiệt độ
• Làm mát bằng đối lưu không khí tự do
• Tích hợp mạch giới hạn dòng điện không đổi
• Có thể được lắp đặt trên DIN rail TS-35 / 7.5 hoặc 15
• UL 508 (thiết bị điều khiển công nghiệp) đã được phê duyệt
• Mức miễn nhiễm công nghiệp EN61000-6-2 (EN50082-2)
• Chia sẻ hiện tại lên đến 3840W (3 + 1)
• Tích hợp tiếp điểm tiếp điểm DC OK
• 100% kiểm tra ghi đầy tải
Các Ứng Dụng:
• Hệ thống điều khiển công nghiệp
• Thiết bị chế tạo bán dẫn
• Tự động hóa nhà máy
• Bộ máy cơ Eletro
Mô Tả về sản phẩm
- TDR-480 là một loạt cung cấp điện DIN rail 480W mỏng tiết kiệm, thích ứng để lắp đặt trên các đường ray gắn TS-35 / 7.5 hoặc TS-35/15. Thân tủ được thiết kế rộng 85,5mm giúp tiết kiệm không gian bên trong tủ. Toàn bộ sê-ri sử dụng đầu vào AC toàn dải từ 3Phase 340VAC đến 550VAC (có thể hoạt động Pha kép) và phù hợp với EN61000-3-2, tiêu chuẩn mà Liên minh Châu Âu quy định đối với dòng điện hài. TDR-480 được thiết kế với vỏ kim loại giúp tăng cường khả năng tản điện của thiết bị. Với hiệu suất làm việc lên đến 93%, toàn bộ sê-ri có thể hoạt động ở nhiệt độ môi trường từ -20⁰C đến 70⁰C trong điều kiện đối lưu không khí. Nó được trang bị chế độ dòng điện không đổi để bảo vệ quá tải, phù hợp với các ứng dụng cảm ứng hoặc điện dung khác nhau. Các chức năng bảo vệ hoàn chỉnh và các chứng chỉ liên quan cho thiết bị điều khiển công nghiệp (UL508, IEC 60950-1 CB được UL phê duyệt) làm cho TDR-480 trở thành giải pháp cung cấp điện rất cạnh tranh cho các ứng dụng công nghiệp.
Thông số chi tiết về sản phẩm
| Model | TDR-480-24 | TDR-480-48 | ||
| OUPUT | DC VOLTAGE | 24V | 48V | |
| RATED CURRENT | 20A | 10A | ||
| CURRENT RANGE | 0 ~ 20A | 0 ~ 10A | ||
| RATED POWER | 480W | 480W | ||
| RIPPLE & NOISE (max.) Note.2 | 150mVp-p | 150mVp-p | ||
| VOLTAGE ADJ. RANGE | 24 ~ 28V | 48 ~ 55V | ||
| VOLTAGE TOLERANCE Note.3 | ±1.0% | ±1.0% | ||
| LINE REGULATION | ±0.5% | ±0.5% | ||
| LOAD REGULATION | ±1.0% | ±1.0% | ||
| SETUP, RISE TIME | 1200ms, 60ms/400VAC 800ms, 60ms/500VAC at full load | |||
| HOLD UP TIME (Typ.) | 20ms/400VAC 20ms/500VAC at full load | |||
| INPUT | VOLTAGE RANGE Note.4 | Three-Phase 340 ~ 550VAC (Dual phase operation possible) 480 ~ 780VDC | ||
| FREQUENCY RANGE | 47 ~ 63Hz | |||
| POWER FACTOR(Typ.) | PF≥0.9/400VAC PF≥0.88/500VAC at full load | |||
| EFFICIENCY (Typ.) | 93% | 93% | ||
| AC CURRENT (Typ.) | 0.85A/400VAC 0.7A/500VAC | |||
| INRUSH CURRENT (Typ.) | COLD START 50A | |||
| LEAKAGE CURRENT | <3.5mA/530VAC | |||

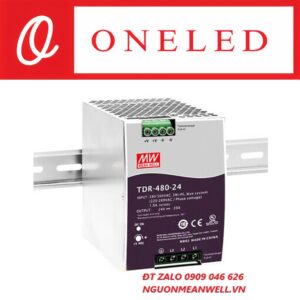

Hình Ảnh về Bộ nguồn Meanwell TDR-480-24
Hình ảnh Bộ Nguồn Meanwell TDR-480-24
