Meanwell DR-30-24 Power Supply
Tính Năng:
• Đầu vào AC đa năng / Toàn dải
• Bảo vệ: Ngắn mạch / Quá tải / Quá áp
• Làm mát bằng đối lưu không khí tự do
• Có thể được lắp đặt trên DIN rail TS-35 / 7.5 hoặc 15
• lớp cách lyII
• Chỉ báo LED để bật nguồn
• Công suất tiêu thụ không tải <0,5W
• 100% kiểm tra ghi đầy tải
Thông số chi tiết về sản phẩm
| Model | DR-30-5 | DR-30-12 | DR-30-15 | DR-30-24 | |
| OUPUT | DC VOLTAGE | 5V | 12V | 15V | 24V |
| RATED CURRENT | 3A | 2A | 2A | 1.5A | |
| CURRENT RANGE | 0 ~ 3A | 0 ~ 2A | 0 ~ 2A | 0 ~ 1.5A | |
| RATED POWER | 15W | 24W | 30W | 36W | |
| RIPPLE & NOISE (max.) Note.2 | 80mVp-p | 120mVp-p | 120mVp-p | 150mVp-p | |
| VOLTAGE ADJ. RANGE | 4.75 ~ 5.5V | 10.8 ~ 13.5V | 13.5 ~ 16.5V | 21.6 ~ 26.4V | |
| VOLTAGE TOLERANCE Note.3 | ±2.0% | ±1.0% | ±1.0% | ±1.0% | |
| LINE REGULATION | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| LOAD REGULATION | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| SETUP, RISE TIME | 100ms, 50ms/230VAC 100ms,50ms/115VAC at full load | ||||
| HOLD UP TIME (Typ.) | 100ms/230VAC 21ms/115VAC at full load | ||||
| INPUT | VOLTAGE RANGE | 85 ~ 264VAC 120 ~ 370VDC | |||
| FREQUENCY RANGE | 47 ~ 63Hz | ||||
| EFFICIENCY (Typ.) | 77% | 81% | 82% | 83% | |
| AC CURRENT (Typ.) | 0.88A/115VAC 0.48A/230VAC | ||||
| INRUSH CURRENT (Typ.) | COLDS TART 15A/115VAC 30A/230VAC | ||||
| PROTECTION | OVER LOAD Note.5 | 105 ~ 160% rated output power | |||
| Protection type : Constant current limiting, recovers automatically after fault conditions is removed | |||||
| OVER VOLTAGE | 5.75 ~ 6.75V | 13.8 ~ 16.2V | 18 ~ 21V | 27.6 ~ 32.4V | |
| Protection type : Shut down O/P voltage, re-power on to recover | |||||
| ENVIRONMENT | WORKING TEMP. | 20 ~ +60⁰C (Refer to “Derating curve”) | |||
| WORKING HUMIDITY | 20 ~ 90% RH non- condensing | ||||
| STORAGE TEMP., HUMIDITY | 40 ~ +85⁰C, 10 ~ 95% RH | ||||
| TEMP. COEFFICIENT | ±0.03%/⁰C (0 ~ 50⁰C) | ||||
| VIBRATION | 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes; Mounting: Compliance to IEC60068-2-6 | ||||
| SAFETY & EMC (Note4) | SAFETY STANDARDS | UL60950-1, TUV EN60950-1 approved; design refer to EN50178 | |||
| WITHSTAND VOLTAGE | I/P-O/P:3KVAC | ||||
| ISOLATION RESISTANCE | I/P-O/P:100M Ohms / 500VDC / 25⁰C / 70% RH | ||||
| EMC EMISSION | Compliance to EN55011, EN55032 (CISPR32), EN61204 Class B, EN61000-3-2,-3 | ||||
| EMC IMMUNITY | Compliance to EN61000-4-2,3,4,5,6,8,11,EN55024, EN61000-6-2, EN 61204-3, heavy industry level, criteria A | ||||
| OTHERS | MTBF | 441.5Khrs min. MIL-HDBK-217F(25⁰C) | |||
| DIMENSION | 78*93*56mm (W*H*D) | ||||
| PACKING | 0.27Kg; 48pcs/14Kg/1.02CUFT | ||||

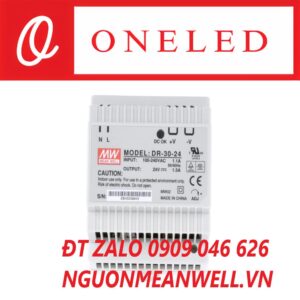

Hình Ảnh về Bộ nguồn Meanwell DR-30-24
Hình ảnh Bộ Nguồn Meanwell DR-30-24
