Meanwell DDR-240C-24 Power Supply
Tính Năng:
• Tuân thủ tiêu chuẩn đường sắt EN50155 và EN 45545-2
• Chiều rộng chỉ 40mm
• Dải đầu vào rộng 2: 1
• Nhiệt độ làm việc rộng -40 ~ + 70⁰C
• Khả năng tải tối đa 150%
• Chia sẻ hiện tại lên đến 960W (3 + 1)
• Có thể điều chỉnh đầu ra DC
• Làm mát bằng đối lưu không khí tự do
• Có thể được lắp đặt trên DIN rail TS-35 / 7.5 hoặc 15
• Bảo vệ: Ngắn mạch / Quá tải / Quá áp / đầu vào phân cực ngược / đầu vào dưới bảo vệ điện áp
• Cách ly I / O 4KVdc (Cách ly tăng cường)
• Tiếp điểm tiếp điểm DC OK
• Điều khiển ON-OFF từ xa
Các Ứng Dụng:
• Hệ thống xe buýt, xe điện, tàu điện ngầm hoặc đường sắt
• Hệ thống điều khiển công nghiệp
• Thiết bị chế tạo bán dẫn
• Tự động hóa nhà máy
• Cơ điện
• Mạng không dây
• Hệ thống viễn thông hoặc datacom
Mô Tả về sản phẩm
- Dòng DDR-240 là bộ chuyển đổi DC-DC 240W loại DIN Rail với các tính năng chính bao gồm lắp đặt dễ dàng kiểu DIN rail, chiều rộng siêu mỏng (17,5mm), điện áp đầu vào rộng 2: 1, thiết kế không quạt, hoạt động rộng -40 ~ + 70⁰C nhiệt độ, cách ly I / O 4KVdc, tải đỉnh 150%, điện áp đầu ra có thể điều chỉnh và các chức năng bảo vệ đầy đủ
- Dòng sản phẩm này có hai tùy chọn đầu vào: 9 ~ 18V / 16,8 ~ 33,6V / 33,6 ~ 67,2V / 67,2 ~ 154V và các tùy chọn đầu ra khác nhau: 12V / 24V / 48V và có thể được sử dụng cho điều khiển công nghiệp, điều khiển an ninh, hệ thống truyền thông và các lĩnh vực khác . Các ứng dụng thích hợp là bộ điều chỉnh tăng / giảm DC, tăng mức cách điện hệ thống và bù sụt áp dọc theo cáp … vv.
Thông số chi tiết về sản phẩm
| Model | DDR-240B-24 | DDR-240B-48 | DDR-240C-24 | DDR-240C-48 | DDR-240D-24 | DDR-240D-48 | ||||
| OUPUT | DC VOLTAGE | 24V | 48V | 24V | 48V | 24V | 48V | |||
| RATED CURRENT | 10A | 5A | 10A | 5A | 10A | 5A | ||||
| CURRENT RANGE | 0 ~ 10A | 0 ~ 5A | 0 ~ 10A | 0 ~ 5A | 0 ~ 10A | 0 ~ 5A | ||||
| RATED POWER | 240W | 240W | 240W | 240W | 240W | 240W | ||||
| PEAK | CURRENT | 15A | 7.5A | 15A | 7.5A | 15A | 7.5A | |||
| POWER Note.5 | 360W (3sec.) | |||||||||
| RIPPLE & NOISE (max.) Note.2 | 80mVp-p | 100mVp-p | 80mVp-p | 100mVp-p | 80mVp-p | 100mVp-p | ||||
| VOLTAGE ADJ. RANGE | 24 ~ 28V | 48 ~ 56V | 24 ~ 28V | 48 ~ 56V | 24 ~ 28V | 48 ~ 56V | ||||
| VOLTAGE TOLERANCE Note.3 | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ||||
| LINE REGULATION | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ||||
| LOAD REGULATION | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ||||
| SETUP, RISE TIME | 500ms, 60ms | |||||||||
| HOLD UP TIME (Typ.) | Please refer to page 6 Hold up Time (Load de-rating curve) | |||||||||
| INPUT | VOLTAGE RANGE Note.4 | CONTINUOUS | 16.8~33.6Vdc | 33.6~67.2Vdc | 67.2~154Vdc | |||||
| 100ms | 14.4 ~ 16.8Vdc | 28.8 ~ 33.6Vdc | 66 ~ 67.2Vdc | |||||||
| EFFICIENCY (Typ.) | 90% | 90% | 91% | 92% | 92% | 92.50% | ||||
| DC CURRENT (Typ.) | 11.2A @24Vdc | 5.6A @48Vdc | 2.5A @110Vdc | |||||||
| INRUSH CURRENT (Typ.) | 30A | |||||||||
| INTERRUPTION OF VOLTAGE SUPPLY | EN50115:2007-B/C-type comply with S2 level (10ms)@ 70% laod ; D-type comply with S2 level (10ms)@ full load | |||||||||
| EN50115:2007-comply with S1 level | ||||||||||

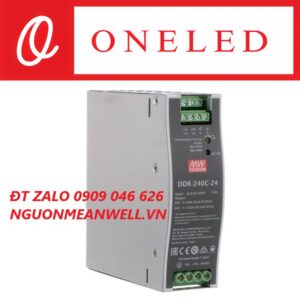

Hình Ảnh về Bộ nguồn Meanwell DDR-240C-24
Hình ảnh Bộ Nguồn Meanwell DDR-240C-24
