Meanwell PB-120P-27C Power Supply
Tính Năng:
• Dải đầu vào AC được chọn bằng công tắc
• Tích hợp chức năng PFC thụ động tuân thủ EN61000-3-2
• Với công tắc AC ON-OFF
• Đầu vào 3 cực AC với giá đỡ cầu chì
• Bảo vệ: Ngắn mạch / Quá tải / Quá áp / Quá nhiệt
• Có thể chọn loại bộ sạc (Tùy chọn)
• Bộ sạc cho pin axít chì
• Đèn báo tải 2 màu LED
• Có sẵn các mô hình khung mở (Không cần phê duyệt an toàn)
• Chi phí thấp, độ tin cậy cao
Thông số chi tiết về sản phẩm
| Model | PA/PB-120-13 | PA/PB-120-27 | PA/PB-120-54 | |
| OUPUT | DC VOLTAGE | 13.8V | 27.6V | 55.2V |
| RATED CURRENT | 7.2A | 4.3A | 2.2A | |
| CURRENT RANGE | 0 ~ 7.2A | 0 ~ 4.3A | 0 ~ 2.2A | |
| RATED POWER | 99.36W | 118.68W | 121.44W | |
| LED INDICATED | PA series voltage 105% ±1% ↓: RED / 105%±1% ↑: GREEN | |||
| PB series load 46% ±10% ↓:GREEN / 46% ±10%↑: RED | ||||
| INPUT | VOLTAGE RANGE Note.4 | 88 ~ 132VAC / 176 ~ 264VAC selected by switch 248 ~ 370VDC | ||
| FREQUENCY RANGE | 47 ~ 63Hz | |||
| EFFICIENCY (Typ.) | 73% | 79% | 79% | |
| AC CURRENT (Typ.) | 3A/115VAC 1.5/230VAC | |||
| INRUSH CURRENT (Typ.) | COLD START 25A/115VAC 50A/230VAC | |||
| LEAKAGE CURRENT | <1.5mA/240VAC | |||
| PROTECTION | OVER LOAD | 90 ~ 110% rated output power | ||
| Protection type: Constant current limiting, recovers automatically after fault condition is removed | ||||
| OVER VOLTAGE | 15 ~ 17V | 30 ~ 35V | 60 ~ 66V | |
| Protection type: Hiccup mode, recovers automatically after fault condition is removed | ||||
| OVER TEMPERATURE | RTH2≥70⁰C ±10⁰C detect on RTH2 thermistor | |||
| Protection type: Shut down o/p voltage, recovers automatically after temperature goes down | ||||
| ENVIRONMENT | WORKING TEMP. | 10 ~ +45⁰C (Refer to “Derating Curve”) | ||
| WORKING HUMIDITY | 20 ~ 90% RH non- condensing | |||
| STORAGE TEMP., HUMIDITY | 20 ~ +85⁰C, 10 ~ 95% RH | |||
| TEMP. COEFFICIENT | ±0.05%/⁰C (0 ~ 45⁰C) | |||
| VIBRATION | 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes | |||
| SAFETY & EMC | SAFETY STANDARDS | UL60950-1,LVD EN62368-1, EAC TP TC 004 approved | ||
| WITHSTAND VOLTAGE | I/P-O/P:3KVAC I/P-FG:2.0KVAC O/P-FG:0.5KVAC | |||
| ISOLATION RESISTANCE | I/P-O/P,I/P-FG,O/P-FG:100M Ohms / 500VDC / 25⁰C / 70%RH | |||
| EMC EMISSION | Compliance to EN55032 (CISPR32) Class B, EN61000-3-2,-3 ,EAC TP TC 020 | |||
| EMC IMMUNITY | Compliance to EN61000-4-2,3,4,5,6,8,11,EN55024, light industry level, criteria A, EAC TP TC 020 | |||
| OTHERS | MTBF | 149.6K hrs min. MIL-HDBK-217F (25⁰C) | ||
| DIMENSION | PCB Type: 144*90*33mm External case type:180*96*49mm (L*W*H) | |||
| PACKING | External case type: 1.1Kg ; 16pcs/17.9Kg/1.56CUFT (without PFC) 1.24Kg; 16pcs / 20.1Kg / 1.56CUFT(with PFC) PCB Type :0.36Kg; 36pcs/14Kg/0.99CUFT(without PFC) 0.5Kg; 36pcs/19Kg/0.99CUFT(with PFC) | |||

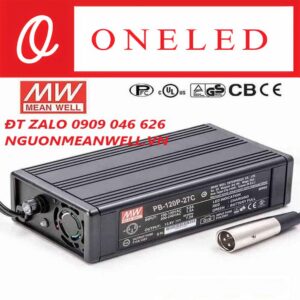

Hình Ảnh về Bộ nguồn Meanwell PB-120P-27C
Hình ảnh Bộ Nguồn Meanwell PB-120P-27C
